崇左录波仪制作试验报告试验完成后试验结果会以图形或者数据的方式展示，在结果查看器中选择生成报告类型，然后点击生成报告则在仪器中会自动生成WORD/EXCEL格式的试验报告，试验报告的名字与保存的试验文件名字相同。试验报告中的实时曲线图形和当前显示的示波器中的图形完全一样，并且仪器会对图形进行自动标识。生成试验报告时可选的项目包括：单色WORD报告，彩色WORD报告，EXCEL数据等组合3.10 软件示波器操作仪器的示波器程序实现的主要功能包括：1）数据采集时的实时示波2）数据采集完成后对数据进行波形回放3）数据波形的整体放大，整体缩小，X轴放大，X轴缩小，定位，撤销操作等4）数据波形的参数统计，统计内容包括平均值， 值，小值，开关量跳动次数，以及这些参数所对应的时间轴5) 对单条曲线进行，Y轴放大，Y轴缩小，Y轴上移/下移/平移，双线统计等操作6）通道名称定义，物理量单位定义示波器组件外形如图5所示，左右两边的工具栏是针对示波器的操作，当鼠标离开工具栏时，工具栏会自动收起显示当前的坐标系，当鼠标进入工具栏的文字提示处时，工具栏会自动打开，显示可以进行的操作按钮。针对于示波器的操作包括：通道与坐标设置，图形放大，缩小，X轴放大，X轴缩小，参数统计，撤销操作，坐标自动选择，数据定位，单线统计分析，单线上移，单线下移，单线平移，单线放大，单线缩小，应用当前坐标设置至模板等操作。图13 通道设置1）通道与坐标设置完成通道名称定义，单位定义，颜色设置，是否显示，信号坐标范围，时间轴范围，当前坐标系配置等设置功能。其中通道设置如图13所示，其中通道1，通道2……通道12对应仪器主机面板的CH1，CH2…..CH12等12个物理通道，通道名称文本框是信号通道在该试验模板中的物理量名称，后面紧跟的是物理量的单位，展示时曲线的颜色， 当是否显示复选框选中时，曲线将显示在示波器中，否则曲线将不在示波器中展示。

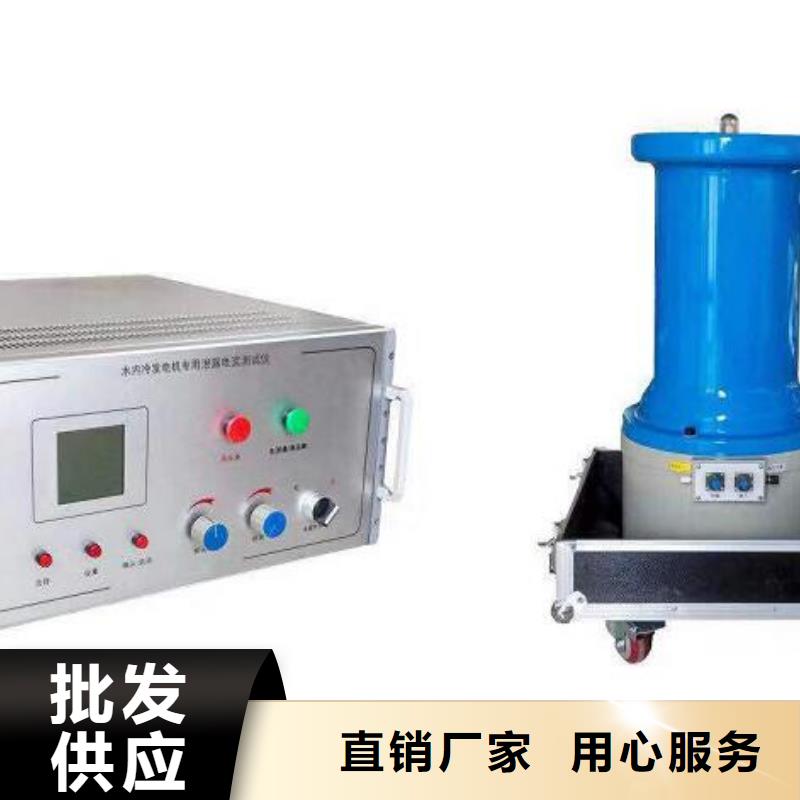

水内冷发电机专用泄漏测试仪厂家直销
<崇左>天正华意电气设备有限公司

崇左录波仪试验选择主程序图4 试验选择主界面仪器软件系统由试验选择主程序和试验程序两大部分组成，仪器的试验选择主界面如图4所示，试验选择主界面的功能包括：1）试验程序切换2）仪器基本设置3）仪器使用帮助说明4）仪器软件升级接口5）系统时间设置2.2.2 试验程序仪器软件系统 的一部分是试验程序，其基本功能包括：1）试验环境设置2）试验数据采集3）试验数据分析4）试验结果展示5）试验报告生成6）试验数据和结果的存储，导出7）历史数据浏览8）试验报告二次加工典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1>生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据 不超过120000个数据时间点2>生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点 不超过120000个

<崇左>天正华意电气设备有限公司
水内冷发电机专用泄漏测试仪厂家直销

崇左SOE测试仪开关信号发生器录波仪使用说明书青岛天正华意电气设备有限公司手持式多功能型SOE测试仪，是我公司研制的系列SOE测试设备之一。具有16个高性能电子接点型开关量输出通道和多个辅助测量IO通道。具有多种模式的SOE测试功能（顺序触发、逆序触发、重复脉冲）SOE测试仪内置锂离子电池，无需AC 电源即可连续工作8小时以上。彩色液晶显示器和智能按键构成友好的人机界面，设置操作一目了然。超便携的手持式设计使得非常适合于工业现场测试，也可用于科研单位的试验室、计量室等。外型图标配附件_16通道测试线 标配附件_AC电源充电器 标配附件_便携式仪器包一、 开关信号发生器（SOE测试）技术参数1、基本参数开关量输出通道：16个无极性模拟接点开关输出模式：顺序触发，逆序触发、重复脉冲触发间隔：0.1ms-999.9ms（以0.1ms为单位可调）遥信宽度: 1ms-9999ms遥信间隔时间:1ms-9999ms遥信重复次数:1- 99时基精度：±3us(1ms间隔测试)稳 定 度：优于20ppm内置电源：14.8V3AH锂离子电池（可连续工作8小时以上）外接电源：AC220V50Hz功率消耗：＜10W工作温范围：-10-55℃外形尺寸： 130＊240＊60mm（手持机）整机重量：1200g2、开关量输出通道特性：

<崇左>天正华意电气设备有限公司 水内冷发电机专用泄漏测试仪厂家直销

崇左录波仪转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见5.7.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用的“实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。五、在线分析软件 5.1简述主要功能：在线分析软件是运行人员正常监测和故障、稳态分析的有力工具，远程机软件运行于Qt平台，通过网络接口连接。其主要功能包括：1）在线监测：显示模拟量有效值、开关量状态、实时波形、矢量图、谐波分析。2）故障录波：实现手动启动、故障设置、实时记录，历史记录的功能。3）电气试验：包含多项电气试验功能，可完成发电机总启动电气试验，例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类、波形类试验功能用途广泛，可满足多种动态过程记录要求。4)长时记录：启动长时记录及长时记录列表的设置和查询功能。5）参数设置：提供参量设置、采样频率、试验地点、功角初始角、通道修正及通道数的录入及保存功能。

<崇左>天正华意电气设备有限公司 水内冷发电机专用泄漏测试仪厂家直销

崇左录波仪仪器简介波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号， 采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

<崇左>天正华意电气设备有限公司

崇左录波仪在设置过程中，有时需要输入数字，录波仪的数字输入框采用方向键操作。录波仪对每个数字输入框预先定义了格式，包括：整数位数、小数位数、是否有负号。例如，对于模拟量额定值，数字预先定义的格式为：4位整数、3位小数、可以有负号。某模拟量的额定值为15.75，在设置对话框中，输入框没有获得输入焦点时的状态：按Tab键，使其获得输入焦点：此时可以使用方向键→、←选择要改变的位，然后用方向键↓、↑改变该位的值；对于 位，如果格式规定可以有负号，则在“0”时，按方向键↓出现负号。5.5.画面信息条在“实时显示/波形”等画面，屏幕右侧出现信息条。信息条分为：方向健定义区：指示当前的方向健功能定义，使用Tab键轮换功能。光标信息区：显示2个光标在时间轴上的位置。放大/缩小 移动光标1光标2六、设置按“菜单”键，选择弹出菜单的“设置”，可以进入以下的设置项。受录波仪的键盘限制，部分需要输入字母、汉字的设置内容，需要在PC机上进行。6.1.采样频率录波仪的模拟量、开关量使用相同的采样频率，同步采样。可选用的 采样频率取决于采样的模拟通道的数目，对应关系请参见“技术规格”一章的相关说明。使用上、下箭头键，选择录波仪当前使用的采样频率，如果选择超过了 可用值，录波仪会给出提示，并自动选用当前可用的 值。6.2.通讯6.2.1串行口设置串行口的波特率；对于具有485接口的型号，还在此选择使用的串行端口号（COM1、COM2）。串行口：用随机附带的专用串口通讯电缆（5芯），连接PC机串口。波特率： 4800 – 115200可选；由用户选择能够保证通讯稳定的 值。注意：更改录波仪的串口设置后，应关机，重新启动。

<崇左>天正华意电气设备有限公司 水内冷发电机专用泄漏测试仪厂家直销

崇左录波仪模拟量曲线的颜色，与窗口右侧光标实时值的颜色一致。开关量从下向上依次排列，坐标系右侧的“∠xxxx”标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。开关量状态的正确显示依赖于“外接逻辑”的正确设置，请参见“设置/开关通道”。按“Tab”键，切换画面操作组，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。9.2.1.放大/缩小方向键 →： 放大时间轴，波形横向压缩。方向键 ←： 缩小时间轴，波形横向展开。方向键 ↑： 放大纵轴（标幺值轴），波形纵向压缩。方向键 ↓： 缩小纵轴（标幺值轴），波形纵向展开。9.2.2.移动方向键 →： 只有在暂停状态下有效，波形向左移动。方向键 ←： 只有在暂停状态下有效，波形向右移动。方向键 ↑： 纵轴零点上移，波形向上移动。方向键 ↓： 纵轴零点下移，波形向下移动。9.2.3.光标1、光标2方向键 →： 光标右移方向键 ←： 光标左移如果录波仪当前的采样频率为100kHz，且与“电气试验”联机，则不支持实时波形功能。如果先进入了实时波形画面，再与电气试验联机，则会自动退出到常量列表画面。9.2.4.显示参量选择按F3键打开参量选择对话框，选择在画面上显示的参量。按F1键切换选中的参量。按Tab键在列表框间切换输入焦点。

<崇左>天正华意电气设备有限公司 水内冷发电机专用泄漏测试仪厂家直销

崇左录波仪软件构成录波仪 PC软件，通过串行口或局域网连接录波仪仪器。PC软件包括以下程序：在线监测(PMR.EXE)：实时与录波仪通讯，显示模拟量有效值、开关量状态、故障记录状态。上传录波仪各种记录文件到本地硬盘。PMR.EXE可以完成录波仪全部的参数设置功能。虽然录波仪可以完成一部分设置功能，但是一些复杂的或需要汉字的输入的项目需要使用软件包进行，例如：通道类型、通道名称、代号、额定频率等。数据分析(WS.EXE)：PC机有更好的人机操作环境，可以使用WS.EXE对包括故障记录在内的各种记录文件作更详尽的分析，并且可以输出打印。电气试验(TRIAL.EXE)：包含多项电气试验功能，可完成发电机总启动电气试验，例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类试验、波形类试验功能用途广泛，可满足多种动态过程记录要求。程序也包含几种实时监测功能，如实时值列表、谐波分析、矢量图等。电气试验程序需要用网络线连接录波仪。如果录波仪当前的采样频率为100kHz，则在与“电气试验”联机后，录波仪禁止了“实时波形”功能。
