崇左三相标准功率源 电能表在主菜单中，按“2”键 进入“电能表”子菜单界面，再按“1”键进入图9“直流电能检测”，输入您提供的信息：额定电压，额定电流，等级(分为1.0级和0.5级)，直流电能常数，圈数，表号，分流器(分为“否”和“是”选项。“否”为无分流器，直接提供电流输出；“是”为有分流器，直接提供75mV输出；)，方案分为：自动、单点、起动、潜动、时差。 额定电压为Un， 额定电流为Ib。电压档位 起动潜动时差在自动方案中可以您根据需要自己选择.数据校验完成后界面会出现 “存储OK”的字样您如果需要存储按“OK”键； 在分流器为“否”时有功率显示 分流器为“是”时没有功率显示。电压档位 100 V 幅度 0.2589 合格Un 0.2Ib 04 图10：自动校表准确度要求的判定:在额定电压(Un)下电能表的基本误差不应超过规定：负载电流(I)变化范围 误差限值0.5级 1级在额定电流(Ib)下电能表的基本误差不应超过规定：电压(U)变化范围 误差限值0.5级 1级0.1Un≤U＜起动：在理论产生一个电能脉冲的1.5倍时间内应有脉冲输出。起动是按规程要求的满电压0.01％Ib做的在做之前先对黑标升满电压50％Ib对完之后再升满电压0.1％Ib记时{tQ＝1.5＊60＊1000/C＊un＊IQ (min) IQ为起动电流。 转化为tQ＝3.6＊1e9/(C＊un＊Ib)(s) }；如果在这时间内有脉冲则起动合格；否则不合格；4、潜动：电压分别加1.1Un 0.8Un在不少于20min时间内电能表不应有脉冲输入。在做之前先对黑标升满电压50％Ib对完之后再分别升1.1 Un和0.8 Un如果在1200s内时间内没有脉冲则潜动合格； 否则不合格。

<崇左>天正华意电气设备有限公司

崇左三相标准功率源 交流仪表半自动检测在仪表校验子菜单（图8）中按“1”后，显示如图9。图的上半部分用于输入被检仪表的额定值、上限值（上限值是指超过额定值的校验点。不校或没有上限值这一校验点时，该栏全输“0”）、一次值（没有变比时，该栏全输“0”）、二次值、计量单位、等级和均匀校验点数。下半部分用于选择被检仪表的表类(分为指示和数显两种)和表型。进入校验界面光标默认在表型选择位置，按“1～5”键选择所校仪表的表型(分为交流电压、交流电流、直流电压、直流电流和频率表)，在表型选择位置左方显示的“～U”表示当前被校仪表类型为交流电压表。再按“▲”、“▼”键移动光标至上半部分输入各种信息，按“?”键选择被校仪表单位（注意：若输入额定值小于、等于4V（4000mV）时，装置自动在200mV～4000mV量程范围内切换，并且电量从mV输出端输出；若输入额定值大于4V（4000mV）时，装置自动在20V～1000V量程范围内切换，并且电量从V输出端输出；若输入额定值小于、等于40 mA（40000 uA、0.04A）时，装置自动在2mA～40mA量程范围内切换，并且电量从uA、mA输出端输出。若输入额定值大于40mA（40000uA、0.04A）时，装置自动在0.2A～20A量程范围内切换，并且电量从A输出端输出。由于交直流大小电压、电流分不同的输出端，因此请注意接线）。交流电流表、直流电压表、直流电流表的校验操作方法与交流电压表类似。例如校验一块0.5级10kV/100V额定电压为10kV；5分格的指示交流电压表。具体操作分输入仪表参数信息、校验、存储。

三相交直流便携式校验台崇左
<崇左>天正华意电气设备有限公司

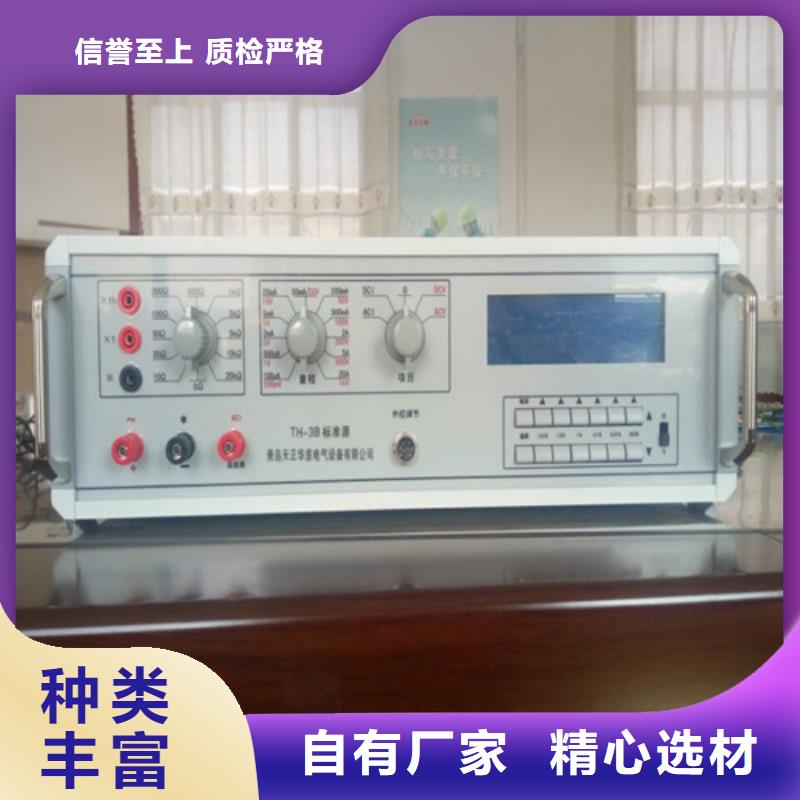

崇左三相标准功率源本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》及相关标准的要求而设计的单相0.05级交直流标准装置。可检定0.2级及以下交直流电压表、电流表、频率表、电阻表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置设有RS-232接口，能与计算机组成半自动检定系统。软件界面友好功能丰富，包括检定、存储及查询功能。 装置采用240＊128液晶屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种指针式和数字式万用表、工频电表（电压表、电流表、频率表、电阻表）的基本误差。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮500块被检表的检测原始数据，以供查阅和上传。3 主要技术指标3．1 交流电压量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 输出容量　20VA；3．2 交流电流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A输出容量　20VA

三相交直流便携式校验台崇左 <崇左>天正华意电气设备有限公司

崇左三相标准功率源 直流校准键为“电量切换”，可将电压操作切换为电流操作。例如2:电流校准“升10％”再按“8”进入“零点校准”然后输入您的实际电流值按”OK”确认键；接下来“升”或者您需要的某个电流值 再按“9”进入“满度校准”然后输入实际电流值按“OK” 键确认；这样反复来回多次校准零点和满度达到电流的线性准确。需要注意的是电流校准中有“电流分档位”，每个电流档有4个分档位：2A为：0.25A、0.5A、1A、2A；20A为：2.5A、5A、10A、20A；100A为：12.5A、25A、50A、100A；按“6”键进行“档位切换”时是在2A20A100A这几个量程档位切换再按“0”键进入“电流分档位”则是在这个量程的小量程档位进行选择。“▲” 键是“档位初始化”，如果按下“▲”键就会提示“?”，如果确定进行“档位初始化”则按“OK”确定，就会使当前电压或者电流操作校准数据初始化否则按“返回”。2：电流校准初始化按“2”键就会会提示“?”，如果确定进行“电流校准初始化”则按“OK”确定，就会使当前电流校准数据初始化否则按“返回”。3：电压校准初始化按3键就会有提示“?”，如果确定进行“电流校准初始化”则按“OK”确定，就会使当前电压校准数据初始化否则按“返回”。

<崇左>天正华意电气设备有限公司 三相交直流便携式校验台崇左

崇左三相标准功率源 可通过按数字键 来选择升降状态；按 键进行相别循环切换；按“8”键进行有功、无功循环切换；按“9”键进入“交流档位设置”界面，可通过按数字键在“电压档位”栏中输入所需切换的电压档位值，确定后按“OK”键进行档位切换。也可直接按屏幕下方的装置固定电压档位键，进行档位切换；按“0”键进行“三相三线”、“三相四线”循环切换接线方式的状态。所切换的状态在“输出设置”的各项显示栏中显示。 可按“·”键旁的空白键（100％快捷键），直接调节当前相别、档位的100％电压幅值。 可通过按“1～5”（步进量）键配合“6”（升降切换）、“7”（相别切换）键以“步进方式”或用“7”键配合“送数”键以“送数方式”（具体操作见5. 3. 1. 2送数操作）设置各相电压幅值。 ⑵ “交流电流输出设置”与“交流电压输出设置”界面中操作一样。 ⑶ 在“交流因数输出设置”界面中： 按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相总的功率因数调节）的功率因数0.1～0.0001幅值。 按数字键“6”（升降切换）来选择升降状态；按“7”键进行相别循环切换；按“8”键进行有功无功循环切换；按“0”键将所设定相别的功率因数，由“L”状态直接切换到“C”状态或由“C”状态直接切换到“L”状态，而因数值不变。所切换的状态在“输出设置”的各项显示栏中显示。 可通过按“（步进量）键配合“6”（升降切换）、“7”（相别切换）键“步进方式”或用“7”键配合“送数方式”设置单相、三相的功率因数幅值。 若按“9”键将各相因数显示切换成角度显示后，可通过按“（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”设置单相、三相的角度。 ⑷ 在“交流谐波输出设置”界面中，可通过 键配合数字键设置各次谐波的幅值、角度值。具体操作见 谐波设置操作。

崇左三相标准功率源 矢量分析界面-三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。

<崇左>天正华意电气设备有限公司 三相交直流便携式校验台崇左

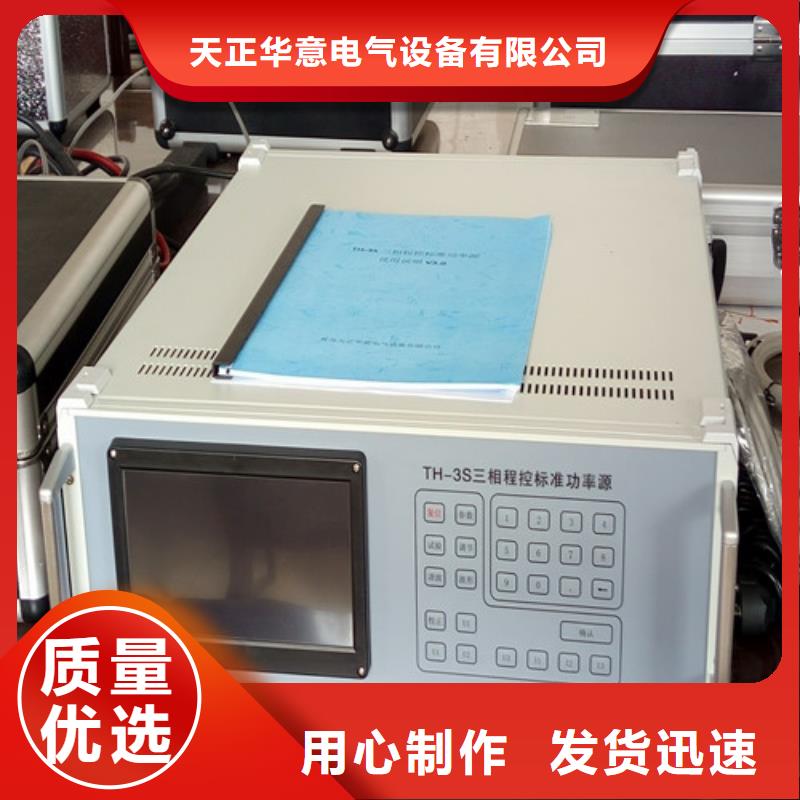

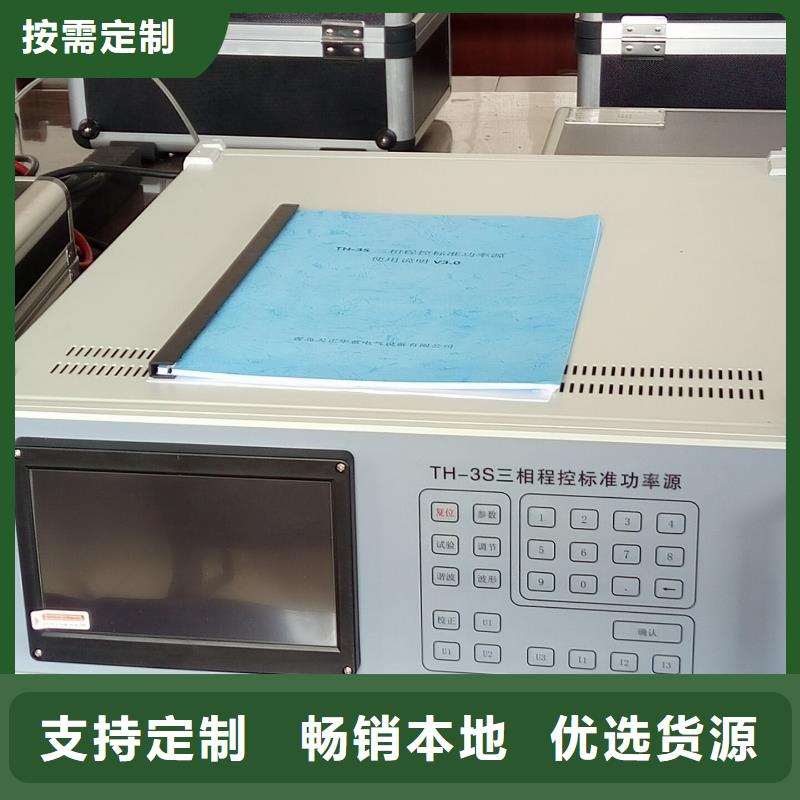

崇左三相标准功率源 产品简介本装置是采用现代测试DDS波形合成高速数字处理器( DSP )复杂可编程逻辑阵列( CPLD )大规模集成功放嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。

<崇左>天正华意电气设备有限公司

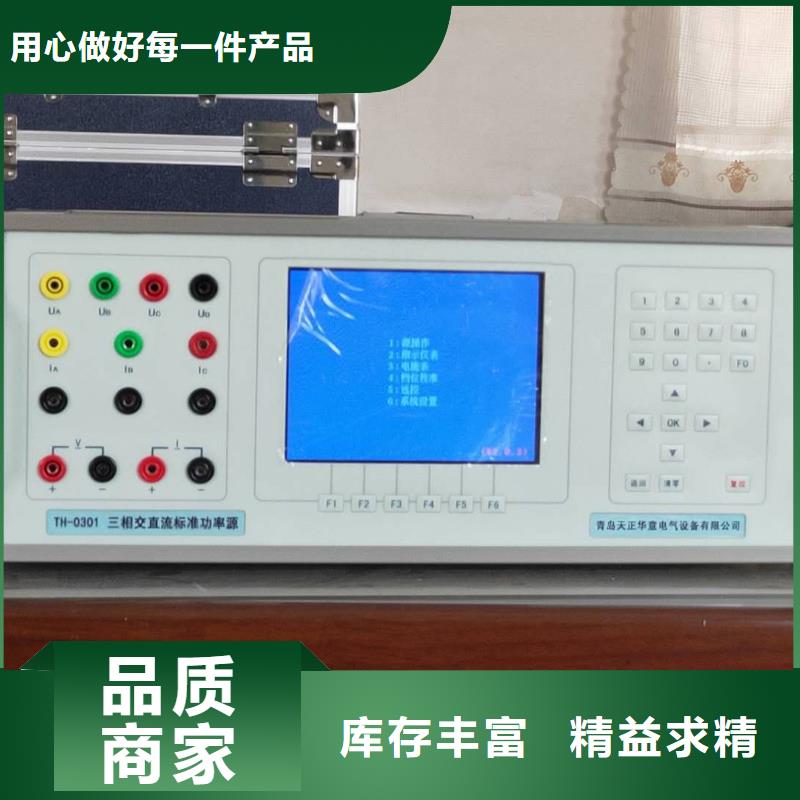

崇左三相标准功率源仪器前面板左侧是液晶显示器，右侧是按键区，仪器的后面板为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-为电流流出端，其他各档端子为电流流入端 ；脉冲信号接口、232串行口（用于上传保存的数据至计算机）。当仪器有交流电源可用时，尽量使用外接交流电源。如果经常在无交流电源的情况下使用，仪器须及时充电，避免电池深度放电影响电池寿命，每次充电时间应在4小时以上。?仪器的配件箱尺寸，如图二所示：图二2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、?、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。

<崇左>天正华意电气设备有限公司 三相交直流便携式校验台崇左

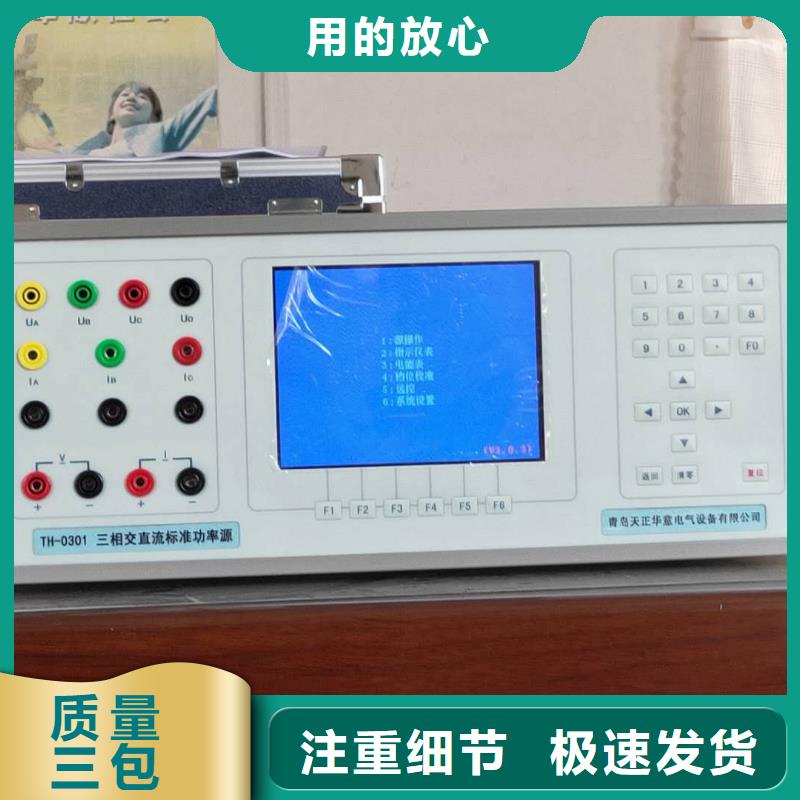

崇左三相标准功率源 操作说明注意事项： 装置电源线的地线端或装置后板的 大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。 进行检定前，通电预热至少20分钟，关机后30秒后再开机。＊ 非专业人士切勿自行进行软件校准，非授权时勿打开机盖。＊ 避免测量通道受冲击损坏，不能在本表的交流接线端上输入直流。 主菜单开机后进入主菜单界面，如图1所示。本表操作功能分为六大部分，分别为“交流测量 直流测量相频测量”、“电能测量”、“软件校准”、“其他测量（失真度、稳定度、谐波显示） 直接按相应数字键进入相应子菜单。本表在下述情况会出现声光报警提示：1． 自动量程时，被测量超出测量范围。2． 手动量程时，被测量超出当前档位值的120％。1：交流测量 ：直流测量3：相频测量 4：电能测量5：软件校准 其他测量图1 交流测量在主菜单中按“1”键进入图2界面，可进行交流电压、电流、功率（有功和无功、）、频率、功率因数、相位的测量。屏幕下方银白色长条框在各界面中均为操作提示框。按“SEL”键循环切换测量方式，依次为：“三相四线有功”、“三相四线无功”、“三相三线有功”、“三相三线无功”、“三相四线有功”，界面上会有相应显示。

<崇左>天正华意电气设备有限公司 三相交直流便携式校验台崇左

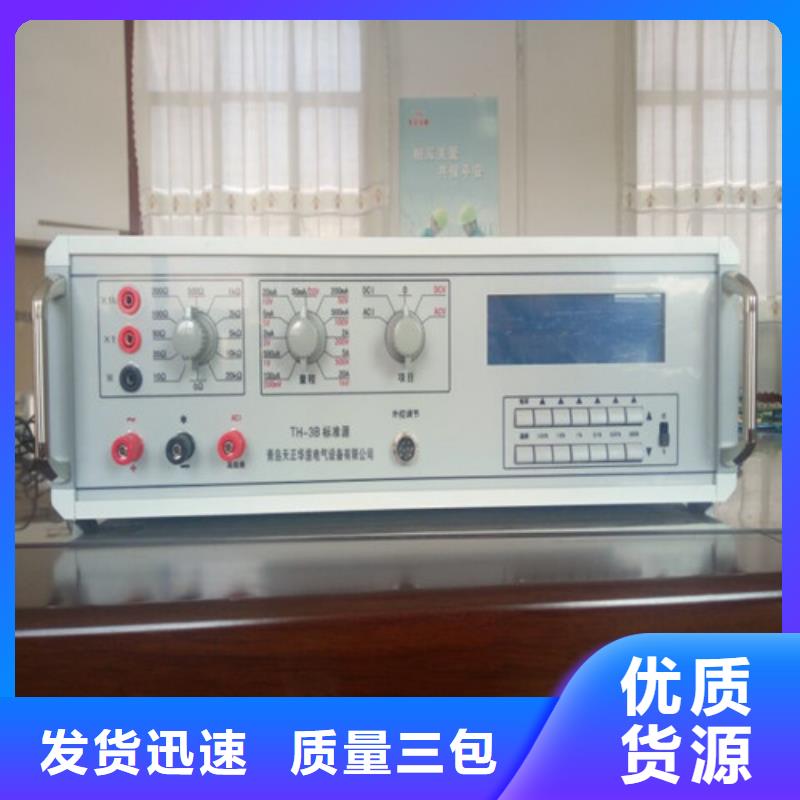

崇左三相标准功率源 如需设置电阻输出18kΩ，具体操作如下：开机后进入源操作界面默认电阻量程为0～200Ω；送数方式为“步进”。⑴按“?”键进入量程切换状态后，再按“?”键可循环翻看屏幕下部显示各电阻量程信息，根据屏幕下部显示按“3”键切换当前量程为0～20kΩ切换后装置自动回到幅值升降状态，此时可直接用“1～5”键配合“6”键调节输出电阻至18kΩ（“1～5”键为步进键，“6”键为上升与下降状态的切换键）。⑵也可按“▲”键切换当前的送数方式为“百分送数”状态（循环状态为“步进”→“百分送数”），在“百分送数”状态下直接在“送数值”栏中输入所需值“90.0”后，再按“OK”键，装置即一步到位输出电阻值18kΩ。在对指针式电阻表进行校验时，请按下列方式操作：⑴ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端联接时，应正接负、负接正，不要接错。⑵ 在校指针式电阻表的“×1”量程时，请将装置电子电阻的量程切到“0～200Ω”上，调节输出电阻，进行“×1”量程的中值电阻校验。⑶ 在校指针式电阻表的“×10”量程时，请将装置电子电阻的量程分别切到“0～200Ω”上量程，调节输出电阻，进行“×10”量程的电阻校验。⑷ 在校指针式电阻表的“×100”量程时，请将装置电子电阻的量程切到“0～2kΩ”上，调节输出电阻，进行“×100”量程的中值电阻校验。⑸ 在校指针式电阻表的“×1k”量程时，请将装置电子电阻的量程切到“0～20kΩ”上，调节输出电阻，进行“×1k”量程的中值电阻校验。⑹ 在校指针式电阻表的“×10k”量程时，请将装置电子电阻的量程切到“0～200kΩ”上，调节输出电阻，进行“×10k”量程的中值电阻校验。⑺ 在校指针式电阻表的“×100k”量程时，请将装置电子电阻的量程切到“0～2MΩ”上，调节输出电阻，进行“×100k”量程的中值电阻校验。在对数字式电阻表进行校验时，外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端联接，应正接正、负接负，不要接反。根据所校的电阻值选择好装置电子电阻箱的量程，调节输出电阻进行电阻校验。

<崇左>天正华意电气设备有限公司 三相交直流便携式校验台崇左 <崇左>天正华意电气设备有限公司

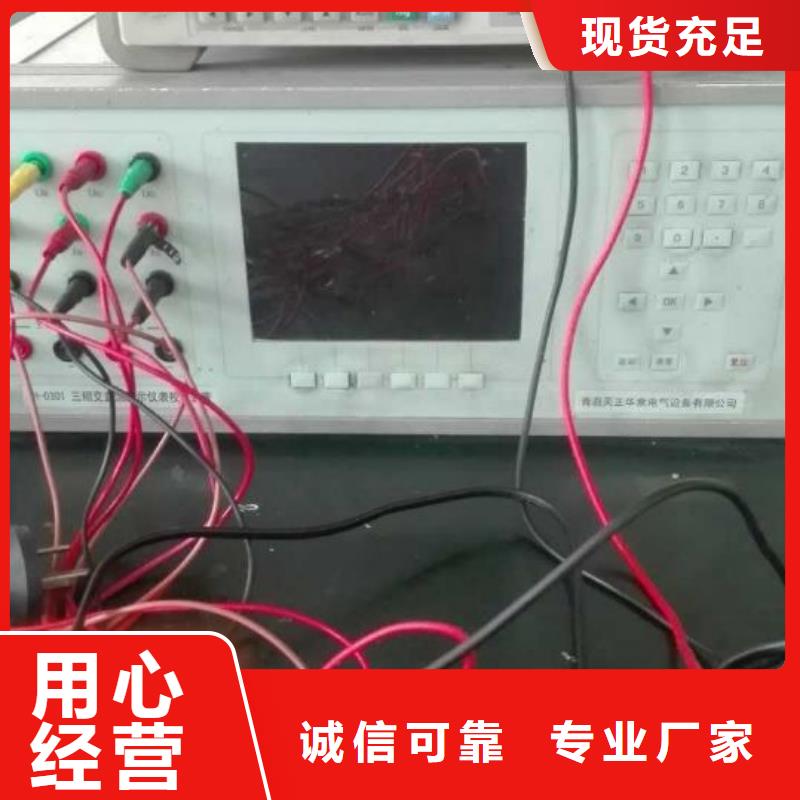

崇左三相标准功率源 电能测量在主菜单中按“4”键进入图5界面。将被检电能表脉冲输出接至表的电能脉冲输入端，按“▼”键移动光标到相应设置栏，输入正确的校验圈数、被检表常数、标准偏差次数、脉冲预置数（指本表单相额定功率对应的高频脉冲频率，700000Hz），按“OK”键开始测量被检电能表误差，剩余圈数栏开始倒计数，计数为零时显示该次测得的误差值，然后校验圈数值重置剩余圈数栏，开始下一次的测量。各设置栏参数默认如下：“校验圈数”为2（范围1-9999）；“检表常数”为14400（范围1-999999）；“脉冲预置”为20000Hz（标准脉冲常数在100V/5A时为0，对应关系详见附录1）；“偏差次数”为5（范围5-10）。表内可保存9个被检表常数根据操作提示框按“▲”键选择常数，按“▼”键保存已输入或修改后的常数。默认可选的常数为：600 1200 2400 3600 7200 14400 36000 72000 144000。 标准脉冲输出接口输出高频脉冲，供电能表校验装置读取，标准脉冲频率可在“脉冲预置”框中预置。测试标准偏差时按“▼”键移动光标到“偏差次数”栏，按“OK”键开始测量，累计按“OK”键次数达“偏差次数”栏中设定的次数后即可显示出被测标准偏差值。按“SEL”键循环切换显示有功功率和无功功率。

---
