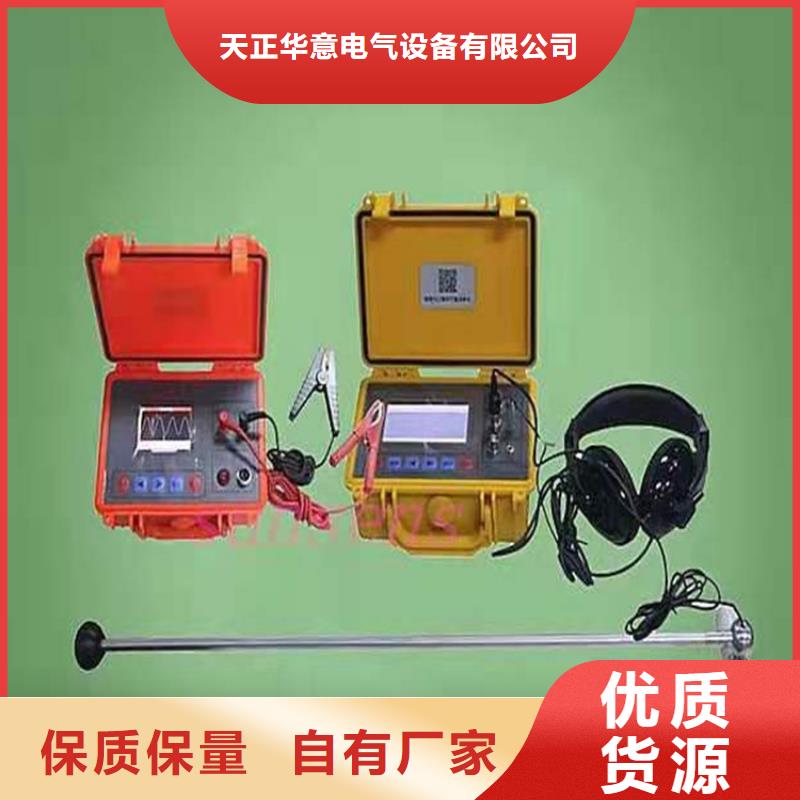

崇左电缆故障探测仪 设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障；（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点，在线路正常运行时，可实时检测线路负荷电流；（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:

<崇左>天正华意电气设备有限公司

崇左电缆故障探测仪 当设备处于高压输出状态，此时按高压合/分按钮，高压电路停止工作，”高压分”指示灯亮，同时将内部的高压储能电容存储和被测电缆上的电荷放掉。只有将调压旋钮调到零位后，按高压合/分按钮才能再次启动高压电路工作。4.高压合指示灯：高压电路工作时该指示灯点亮。5.高压分指示灯：高压电路停止工作时该指示灯点亮。6.高压调整旋钮：根据被测电缆的耐压水平调节输出电压。7.电压显示：LED显示输出电压。当设备对电缆进行一次高压冲击时，若LED显示的数值变化较大，说明故障点已经被击穿；若LED显示的数值变化较小，说明故障点没有击穿。8.放电模式选择开关：放电模式有直流、单次和周期三个档。直流档是专门为闪络性故障测距设置的，通常与高压调整配合使用。单次档是为高阻性故障测距设置的，只有按一下“单次放电”按钮才进行一次放电，周期档是为故障定点设置的，设备在该挡时将按照放电周期设定的时间周期自动放电。当使用电缆故障定点仪进行定点时，应选择周期放电模式，放电周期约为5秒。9.单次放电按钮：当“放电模式”选择开关在单次位置时，只有按一下单次放电按钮才进行一次放电和信号输出，当选择直流和周期档时，该按钮无效。三、输出线高压输出线和保护接地线从设备后部的附件包中引出和收纳。1.高压输出线：连接被测的故障电缆，将高压信号发生器产生的高压与信号施加到故障电缆。其中，红色夹钳为负高压输出，黑色夹钳为测试地。相铠故障时黑色夹钳接电缆护层，红色夹钳接故障芯线，而相间故障时，黑色夹钳和红色夹钳分别接两故障芯线。为了确保人身，控制单元内部设有工作电源停电后能自动对电缆放电的装置。在本设备工作时，要远离输出夹钳。设备使用完毕后，要先放电，当高压指示为零后再拆线。2.保护接地：是设备保护接地点，为保障人身及设备，必须可靠接地。

崇左埋地管道可燃气气体泄漏检测仪型号齐全 <崇左>天正华意电气设备有限公司

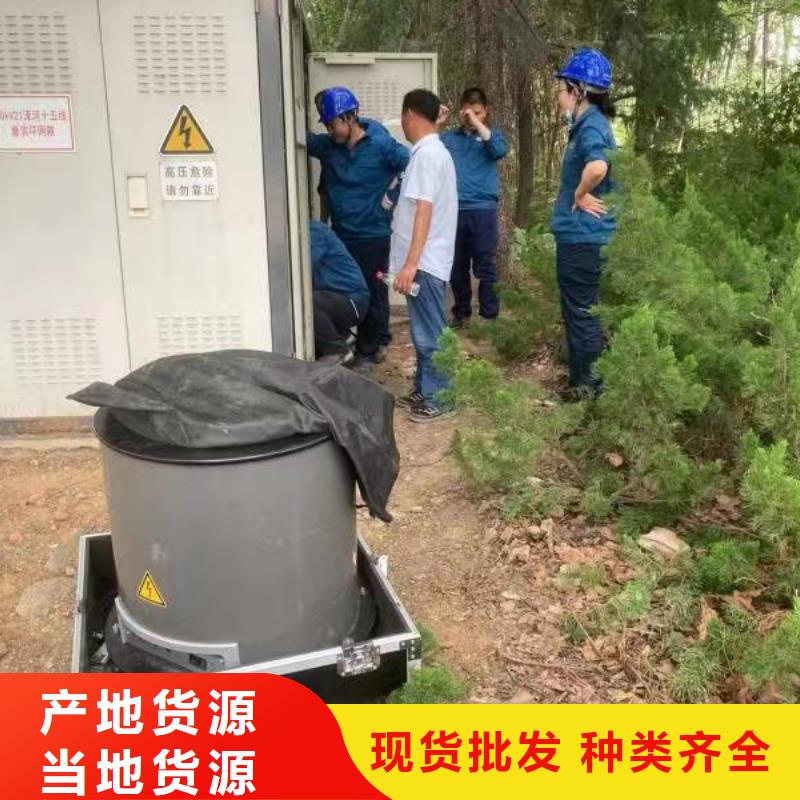

崇左电缆故障探测仪 定点：⑴、使用高压发生器对故障电缆作高压冲击时 ，冲击高压幅度要足够高，以保证故障点充分击穿放电，放电频率控制在3-5秒钟左右放一次电，将震动传感器探头放置在电缆路径(或故障电缆本体)上方，连接声磁同步探测仪，选择“声磁定点”档。⑵、刚开始查找故障时，先把定点增益适当调大，通过耳机监听声磁波，观察声磁同步定点仪的显示屏通过观察磁信号的强弱判断故障的距离。在未听到声磁波时(测听点距故障点太远)，每冲击放电一次，距离显示屏计数并刷新一次，在电缆上方沿路径不断移动传感探头，直至听到故障点的声音（此时表明距故障点不远了）。⑶、当听到的地震波声音足够强时，放电时长在30ms左右，故障点显示只有10m左右时，故障点就应该在附近，定点增益就要适当调小，增益调到小，声波波形，听到较沉闷的一声“啪”声音，时间小，故障距离显示小才是的。此时便可将传感器探头直接按距离数放在相应处。在该处前后移动探头，找到数显值小处，此处即为故障位置。⑷、在远离故障点时，如果看到是下面的波形图，波形幅度小，仔细的监听，有时能够在电缆全长上都能听到很微弱的啪啪声，且不会随传感器位置的不同而发生变化，那是电缆在高压闪络冲击产生应力造成的震动，其与真正的故障放电声差别很大，注意不要误判。尽量不要将传感器置于电缆本体上进行定点，否则会在电缆任何位置都能听到微弱的啪啪声。

崇左电缆故障探测仪跨步电压测量法跨步电压法又叫差分电位法如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。操作步骤1）将所有用电设备脱离被测电缆，保证被测电缆无任何连接；2）将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；3）主机开机，选择路径测试；4）按接收机上的“ON”键开机，选择“跨步电压”模式。5）然后背上接收机，手持跨步电压的定位探测架，根据接收信号的强度判断线路径，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行）。

崇左埋地管道可燃气气体泄漏检测仪型号齐全 <崇左>天正华意电气设备有限公司

崇左电缆故障探测仪把本设备的电源线、高压输出线连接好（注意：接线时，未使用的相线与测试地一起接大地）。 再将设备的保护接地线接变电站的地网，确保接地良好。同时在测试地线上连接好放电棒。2.根据测试目的选择接线方式，将高压输出接线钳和故障电缆连接，具体接线方式请参见配套测距仪和定点仪的使用说明书。3.将调压调整旋钮旋到零位。接通AC220V电源线，打开电源开关，电源指示灯亮。4.根据电缆的故障性质选择放电模式 电缆泄漏电流很小的闪络性故障测距时选择直流，其他故障测距时选择单次，定点时选择周期 。5.再次检查接线和设备工作方式是否正确！6.将电压调整旋钮调至零位，零位指示灯点亮，按高压合/分按钮，高压合指示灯点亮，表示高压输入电源已接通。7.根据电缆的耐压水平，调节高压调整旋钮，使高压指示达到规定的电压。电压调整旋钮离开零位后，零位指示灯熄灭。8.选择放电模式：一般单次放电方式是为电缆故障测距设置的，只有按一下单次放电按钮才进行一次放电； 周期放电方式是为故障定点设置的，放电周期约为5秒。9.进行测距或定点时可根据放电时电压指示变化大小判断故障点是否击穿。当设备对电缆进行一次高压冲击时，若高压指示变化较大，说明故障点已经被击穿；若高压指示变化较小，说明故障点没有击穿。故障点没有击穿时，不能进行故障测距和故障定点，需要进一步调高输出电压。10.工作完毕后，按高压合/分按钮，高压分指示灯亮，设备自动将内部的高压储能电容存储的电荷放掉，之后再关闭电源开关，再用放电棒高对压输出端放电。强烈建议在关闭电源开关之前，将高压调整按钮恢复零位！11.放电完毕后，待高压指示的指示为零，确保仪器不带电后，拆除接线，将线缆等收入附件包，以便下次使用。第四章 维护和质保仪器若有质量问题，仪器主机及附件三年保修。 仪器若在保修期之内因为使用不当造成损坏；或超过保修期发生的产品质量问题，我公司负责维修，维修时只收取更换器件的成本费。超过上述期限，维修时只收取更换的器件成本费。本机没有用户可自行维修的部分，若出现问题，请不要试图自行维修，以免扩大故障，甚至发生触电危险，请立即与本公司联系，以便维修。

崇左电缆故障探测仪 定点：⑴、使用高压发生器对故障电缆作高压冲击时 ，冲击高压幅度要足够高，以保证故障点充分击穿放电，放电频率控制在3-5秒钟左右放一次电，将震动传感器探头放置在电缆路径(或故障电缆本体)上方，连接声磁同步探测仪，选择“声磁定点”档。⑵、刚开始查找故障时，先把定点增益适当调大，通过耳机监听声磁波，观察声磁同步定点仪的显示屏通过观察磁信号的强弱判断故障的距离。在未听到声磁波时(测听点距故障点太远)，每冲击放电一次，距离显示屏计数并刷新一次，在电缆上方沿路径不断移动传感探头，直至听到故障点的声音（此时表明距故障点不远了）。⑶、当听到的地震波声音足够强时，放电时长在30ms左右，故障点显示只有10m左右时，故障点就应该在附近，定点增益就要适当调小，增益调到小，声波波形，听到较沉闷的一声“啪”声音，时间小，故障距离显示小才是的。此时便可将传感器探头直接按距离数放在相应处。在该处前后移动探头，找到数显值小处，此处即为故障位置。⑷、在远离故障点时，如果看到是下面的波形图，波形幅度小，仔细的监听，有时能够在电缆全长上都能听到很微弱的啪啪声，且不会随传感器位置的不同而发生变化，那是电缆在高压闪络冲击产生应力造成的震动，其与真正的故障放电声差别很大，注意不要误判。尽量不要将传感器置于电缆本体上进行定点，否则会在电缆任何位置都能听到微弱的啪啪声。

<崇左>天正华意电气设备有限公司 崇左埋地管道可燃气气体泄漏检测仪型号齐全

崇左电缆故障探测仪 仪器的操作使用步骤：由于本仪器主要在高压环境中工作，在现场使用此仪器检测电缆故障前，应详细阅读本使用说明书中的有关仪器测试原理、接线方式和使用注意事项。以免发生人身事故和损坏仪器设备。1．用低压脉冲法测试电缆的低阻接地、短路、断路故障A．此时不用多次脉冲控制器。直接在电缆故障测试仪的输入输出接口接出一根夹子线。将夹子线的红夹子夹在故障电缆故障相芯线上，黑夹子夹在电缆的外皮地线上。B．启动仪器电源开关，屏幕工作以后，触摸屏幕任意地方进入设置界面。此时仪器默认的状态是“低压脉冲法”。应根据现场被测电缆种类、长度和初步判断的故障性质选择使用方法。设置在“低压脉冲法”时，在此界面还可以进行波速测量和打开历史文件查阅以前的测试结果。C. 完成设备参数设置后，点击“采样”键，仪器自动发出测试脉冲。此界面将显示电缆的开路（全长）波形或低阻接地（短路）故障波形。若波形不好操作者应调节“中值”和“幅度”，并观察采到的回波，直到操作者认为回波的幅度和位置适合分析定位为止。D．波形定位读距离。低压脉冲判距比较容易，只要将游标分别定位到发射波及反射波的起点即可。图五 低压脉冲法测试的开路全长波形界面E．“保存”很多时候，需要将测试结果保留或留作对比用，就要利用仪器中的“保存”功能，将此次测得的波形保存在仪器的数据库中。如果测试人员认为有必要保存此次测试结果，可点击“保存”键，根据子菜单提示操作即可。2．用冲击高压闪络法测试电缆的高阻泄漏故障（包括高阻闪络性故障）本仪器可用冲击高压闪络法测试电缆的高阻泄漏故障。冲击高压闪络法测试电缆的高阻泄漏故障是目前在国内流行的传统检测方法。

<崇左>天正华意电气设备有限公司 崇左埋地管道可燃气气体泄漏检测仪型号齐全

崇左电缆故障探测仪概述电缆测试高压信号发生器，为电力电缆的故障测距和定点提供高压信号源，可用于各种电压等级电力电缆的故障测试。本设备应用现代电力电子技术，采用高频高压电源设计，体积小，重量轻。本设备需要与本公司生产的电力电缆故障测距仪和电缆故障定点仪系列产品配套使用。二、功能特点1、一体化设计，结构紧凑，体积小，重量轻。2、多种子型号可选，适用于不同测试需求。3、进口拉杆箱结构，外观精美，方便移动。4、储能电容器内置，无高压外露，可靠。5、高压输出直接接至故障电缆，操作，接线简便。6、内置大功率开关电源，电容充电快，放电周期短，故障定点快。7、多重防护，高压零位启动，断电后自动释放高压电容储能。8、具有单次，周期和直流三种工作方式，适应多种故障测试需求。9、输出电压分档可调，LED显示响应速度快，电容放电状态一目了然。三、技术指标型号 A10-10 A30-2 A30-4输出电压 0-10kV 0-32kV储能电容 10μF 2μF 4μF储能 500J 1000J 2000J放电周期 5s（周期放电模式）电源 AC220V，50Hz输入功率 ＜1000W体积 400mm×460mm×50mmm质量 25kg第二章 设备结构一、设备整体结构2-1-1 设备外观本高压信号发生器的外观如图2-1-1所示。各种操作按钮/旋钮位于上面板，高压输出线和保护接地线从设备后部的附件包中引出和收纳。二、控制面板设备控制面板如图2-2-1所示。图2-2-1 控制面板其中：1.AC220V插座：接220V，50Hz 交流电源，电源容量要求不小于2kw。2.电源开关和指示灯：用来开关设备电源，当打开电源后，指示灯亮。3.高压合/分按钮：打开设备电源后，高压电路并没有工作，只有调压旋钮在零位时按高压合/分按钮才能启动高压电路工作。此时“高压合”指示灯亮并输出高压。

崇左埋地管道可燃气气体泄漏检测仪型号齐全 <崇左>天正华意电气设备有限公司

崇左电缆故障探测仪 当设备处于高压输出状态，此时按高压合/分按钮，高压电路停止工作，”高压分”指示灯亮，同时将内部的高压储能电容存储和被测电缆上的电荷放掉。只有将调压旋钮调到零位后，按高压合/分按钮才能再次启动高压电路工作。4.高压合指示灯：高压电路工作时该指示灯点亮。5.高压分指示灯：高压电路停止工作时该指示灯点亮。6.高压调整旋钮：根据被测电缆的耐压水平调节输出电压。7.电压显示：LED显示输出电压。当设备对电缆进行一次高压冲击时，若LED显示的数值变化较大，说明故障点已经被击穿；若LED显示的数值变化较小，说明故障点没有击穿。8.放电模式选择开关：放电模式有直流、单次和周期三个档。直流档是专门为闪络性故障测距设置的，通常与高压调整配合使用。单次档是为高阻性故障测距设置的，只有按一下“单次放电”按钮才进行一次放电，周期档是为故障定点设置的，设备在该挡时将按照放电周期设定的时间周期自动放电。当使用电缆故障定点仪进行定点时，应选择周期放电模式，放电周期约为5秒。9.单次放电按钮：当“放电模式”选择开关在单次位置时，只有按一下单次放电按钮才进行一次放电和信号输出，当选择直流和周期档时，该按钮无效。三、输出线高压输出线和保护接地线从设备后部的附件包中引出和收纳。1.高压输出线：连接被测的故障电缆，将高压信号发生器产生的高压与信号施加到故障电缆。其中，红色夹钳为负高压输出，黑色夹钳为测试地。相铠故障时黑色夹钳接电缆护层，红色夹钳接故障芯线，而相间故障时，黑色夹钳和红色夹钳分别接两故障芯线。为了确保人身，控制单元内部设有工作电源停电后能自动对电缆放电的装置。在本设备工作时，要远离输出夹钳。设备使用完毕后，要先放电，当高压指示为零后再拆线。2.保护接地：是设备保护接地点，为保障人身及设备，必须可靠接地。

崇左电缆故障探测仪 仪器面板结构示意图2．面板结构和功能键说明本仪器主机面板设有三个功能键：一个调节幅度旋扭①、一个垂直位移旋扭②、一个电源开关③。④是液晶屏显示界面，如图二所示。下面逐一说明它们的功能和使用方法。?幅度旋钮①：采样时调节此旋钮，可以改变测试波形在屏幕上的幅度（此项功能只对重新采样后的波形起作用）。?中值旋钮②：采样时调节此旋钮，可以改变测试波形在屏幕上的垂直位置（此项功能只对重新采样后的波形起作用）。?开关键③：按键为电源开关键。仪器10分钟无按键操作将自动关机。3.液晶屏幕菜单说明（图三）图三 液晶屏菜单显示示意图?采样方法按采样方法键，弹出子菜单。子菜单中包括3个选项为低压脉冲/闪络方法/速度测量，仪器默认选中低压脉冲，根据测量需要，可选择相应的采样方法。再按“采样方法键”退出此项功能。?脉冲宽度此菜单在高压闪络测试法中无效。按脉冲宽度键，弹出脉冲宽度选择子菜单。可根据测试距离选择合适的脉冲宽度按对应的子菜单键，可以对脉冲宽度进行选择。脉冲宽度大小为50纳秒、100纳秒、200纳秒、1微秒、2微秒、5微妙、8微秒共7个档位。当选中50纳秒脉宽时，电脑自动锁定读数精度为1米；当选中8微秒时，电脑自动锁定读数精度为8米；选择其他脉宽时，可以按读数精度键任意调节，仪器初始值为200纳秒。再按“脉冲宽度键”退出此项功能。?

<崇左>天正华意电气设备有限公司 崇左埋地管道可燃气气体泄漏检测仪型号齐全

崇左电缆故障探测仪 分体式高压发生器接线如下图示：一体式高压发生器（选配）接线图：2）开机：首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，仪器采样刷新一次，同时可调节中值、幅度旋钮配合采样，直到波形适合分析为止。再次点触采样键，此时采样键回复原色仪器停止采样。4）判读：按照闪络波的分析判读方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。冲击闪络法测试波形示例5、多次脉冲法测试电缆的高阻故障距离1）接线： 首先，按要求完成多次脉冲法的接线；然后，用测试线将多次脉冲耦合单元与测距主机相连接。分体式高压发生器接线图示：一体化高压发生器（选配）接线图：2）开机：首先按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“低压脉冲”，并调整采集一个合适的低脉冲波形，在选择“三次脉冲”或“八次脉冲”；其次开启冲击高压并保证故障点放电充分。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点放一次电，仪器采样刷新，直到波形适合分析为止。反之，再次点触采样键。

<崇左>天正华意电气设备有限公司 崇左埋地管道可燃气气体泄漏检测仪型号齐全

崇左电缆故障探测仪 定点：⑴、使用高压发生器对故障电缆作高压冲击时 ，冲击高压幅度要足够高，以保证故障点充分击穿放电，放电频率控制在3-5秒钟左右放一次电，将震动传感器探头放置在电缆路径(或故障电缆本体)上方，连接声磁同步探测仪，选择“声磁定点”档。⑵、刚开始查找故障时，先把定点增益适当调大，通过耳机监听声磁波，观察声磁同步定点仪的显示屏通过观察磁信号的强弱判断故障的距离。在未听到声磁波时(测听点距故障点太远)，每冲击放电一次，距离显示屏计数并刷新一次，在电缆上方沿路径不断移动传感探头，直至听到故障点的声音（此时表明距故障点不远了）。⑶、当听到的地震波声音足够强时，放电时长在30ms左右，故障点显示只有10m左右时，故障点就应该在附近，定点增益就要适当调小，增益调到小，声波波形，听到较沉闷的一声“啪”声音，时间小，故障距离显示小才是的。此时便可将传感器探头直接按距离数放在相应处。在该处前后移动探头，找到数显值小处，此处即为故障位置。⑷、在远离故障点时，如果看到是下面的波形图，波形幅度小，仔细的监听，有时能够在电缆全长上都能听到很微弱的啪啪声，且不会随传感器位置的不同而发生变化，那是电缆在高压闪络冲击产生应力造成的震动，其与真正的故障放电声差别很大，注意不要误判。尽量不要将传感器置于电缆本体上进行定点，否则会在电缆任何位置都能听到微弱的啪啪声。

<崇左>天正华意电气设备有限公司 崇左埋地管道可燃气气体泄漏检测仪型号齐全

崇左电缆故障探测仪 仪器使用注意事项：1．在进行故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本电缆故障预定位测试主机的主要特点之一是无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。不足时(大约10％时)会有声音提示。在每次到现场测试电缆故障时，必须将测距主机的电池电压充足。电池电压充足以后可以保证正常工作2小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．由于仪器在冲击闪络（三次脉冲法）状态工作时，电缆地线到高压设备间的连接地线上将产生数千伏的瞬时高压，仪器的“中央控制单元”接地线时，一定要将仪器地线直接接到系统地上而不能接在别处。否则在进行冲击高压时有可能造成仪器死机，甚至损坏仪器。4．仪器属高度精密的电子设备。非专业人员千万不要轻率拆卸。仪器有问题，请及时与经销商或本公司联系。如因人为因素造成仪器损坏，将使你失去仪器保修的权利。5.使用人员应具备高压设备操作常识，并接受本仪器使用培训。使用中应注意高压防护措施，定期对设备和高压部件检测维护。

崇左电缆故障探测仪共有四种类型供选择：“油浸纸型”、“不滴流型”，“交联乙烯”，“聚氯乙烯”，“自选介质”五个菜单项。选择其中一项就等于选择一种速度，即电波在该电缆中的传播速度。数据采样与测量：共有八个按键。“采样”键：在系统测试时采用。每按动一次“采样”键，系统便采集一次数据，并可以在图形显示区绘出波形图来。“扩展”键：为了计算故障距离，按此键可将显示的波形扩展后再计算故障距离。每按一次波形扩展一倍，按四次为一个循环。“卷动”键：波形被扩展后故障点特征波形可能会处于屏以外的其它屏内，按此键可将显示内容一屏一屏地向左移动，直到故障波形在当前屏內显示出来，便于光标定位。“归位”键：需要光标快速回到屏幕左端时按此键。“定位”键：计算距离起点键。在光标移动到特征波形的起始拐点处按此键。“左移”键和“右移”键：这两个键用于控制光标的左右位移。当按动它们时，游标移动，每按一次移动一个单位。如果需要快速移动游标，可以用鼠标拖动游标，到合适的位置松开即可；也可以在波形的特征点上点鼠标的左键直接对准游标。“复位”键：系统复位键。无论系统处于何种状态，按此键均可退回到系统主界面。“存储”键：按此键可将测试的波形和数据存储于电脑内存中。（“存储”与数据管理菜单里的“存盘”不同。“存盘”是将数据存储在磁盘上，可长期保存，而“存储”只是将数据存储在电脑内存中，关机后数据会丢失。）“调用”键：与“存储”配合使用。

<崇左>天正华意电气设备有限公司 崇左埋地管道可燃气气体泄漏检测仪型号齐全

崇左电缆故障探测仪跨步电压测量法跨步电压法又叫差分电位法如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。操作步骤1）将所有用电设备脱离被测电缆，保证被测电缆无任何连接；2）将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；3）主机开机，选择路径测试；4）按接收机上的“ON”键开机，选择“跨步电压”模式。5）然后背上接收机，手持跨步电压的定位探测架，根据接收信号的强度判断线路径，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行）。

<崇左>天正华意电气设备有限公司 崇左埋地管道可燃气气体泄漏检测仪型号齐全

崇左电缆故障探测仪 建议使用二分法拉路法确定接地故障点，即拉掉某一边或某一路，摇表测试为更大值时， 此边或此路为故障电路。?（3）检测完成，关闭所有设备电源，对信号发生装置进行充电。五、注意事项（1）在每次使用前应检查单相接地故障信号发生装置、信号采集器、信号接收定位仪电池电量足够；（2）本设备必须在故障线路停电的情况下操作，信号输出线与被检测故障线连接与断开应采用绝缘杆操作；（3）设备在注入异频电流时具有一定的电压，操作时确保接地良好并注意；（4）在使用设备信号源前，先把电流调节旋钮调到小等线路接好，根据实际情况调节电流，确保操作；（5）在使用信号采集器检测时，必须在静止状态下检测多次确保数据稳定准确；（6）操作完毕后，要将信号输出端对地放电；（7）为减少故障定位仪的电量消耗，建议在现场暂停巡检时退出异频发送，再次继续检测时重新打开电源使其工作。a)启用一台发生装置配置多台信号采集接收器时，需确保信号采集器和信号接收器地址一一对应且不能重复。信号采集器地址在仪器背面显示(编码尾号数字)且不能修改，信号接收器地址在“检测本机电压”中显示可以通过上下按键修改（范围为1-9）。b)长期未使用本巡查装置时，取下信号采集器和信号接收定位器的干电池，并定期对信号发生装置充电。（8）请使用之前，详细阅读本仪器说明书。（9）使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。六、常见故障处理（1）当信号发生装置，打开电源，指示灯不亮，可能电池没电，请充电；（2）当信号采集器与信号定位器通讯不上，可能电池没电，请更换电池。

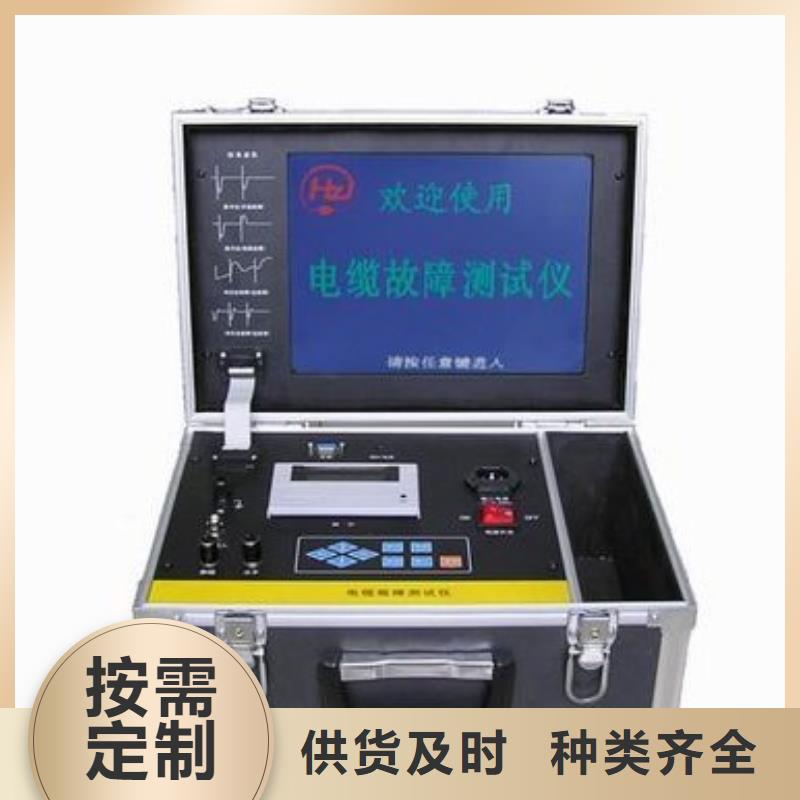

崇左电缆故障探测仪我们根据发射脉冲和反射脉冲的时间差及电缆中电波的传播速度，可测出故障点到测试端的距离为：S＝VT/2式中：S代表故障点到测试端的距离V代表电波在电缆中的传播速度T代表电波在电缆中来回传播所需要的时间在速度V已知和时间T已经测出的情况下，就可计算出故障点距测试端的距离S 。这一切只需稍加人工干预，就可由计算机自动完成，测试故障迅速准确。二、测试系统控制面板介绍测试面板可分为四部分：菜单栏、状态栏、图形显示区、功能键区。１、菜单栏 菜单栏包括“数据管理”和“测试帮助”两个菜单：“数据管理”菜单：包括“打印”、“读盘”、“存盘”、“结束”四个菜单项。选择“打印”可将屏幕显示内容用打印机打印出来；选“存盘”可将测试的波形和数据存储于电脑的硬盘或外存储器（如U盘等）中，作为资料保存；选“读盘”可调出以前测试时存储的波形，以供事后分析；选“结束”可退出该控制面板。２、状态栏 状态栏里显示四个方面的信息：左边是测试方式；第二个是选择的电缆介质所对应的电波速度（若是测速度，则不显示介质信息）；第三个是故障距离（或电缆长度）；右边显示测试日期。３、图形显示区 图形显示区用来显示采样所得的波形，电脑内存储的波形也可以通过读盘或调用在此显示，供使用人员分析。４、功能键区功能键区由14个按键组成，可分为三类。初始化数据：包括测试方法和介质选择两个键。测试方法：有两种选择，“测故障”和“测速度”。基本的测试方法有三种，“低压脉冲”、“冲闪”、“直闪”。“低压脉冲”有“2μs”和“0.2μs”两种脉宽可选择。 “冲闪”包括“电感电压取样”，“电阻电压取样”，“电流取样”三个菜单项；“直闪”包括“电压取样”“电流取样”两个菜单项。介质选择：程序初始化时设置为“油浸纸型”，如果是其它介质的电缆，可根据电缆的介质选择。

<崇左>天正华意电气设备有限公司 崇左埋地管道可燃气气体泄漏检测仪型号齐全

崇左电缆故障探测仪 带着测试仪顺着电缆走，断线故障点后面基本听不到信号器的声音，从而定位故障点的位置。(听不到声音时电缆埋多深后退多少)3对于相间绝缘不好电缆(相间漏电)，在长度测试方法上可以通过比较的办法：先把主干线路上的并接线拆除；首先测试故障线对波形，按调整键选择合适的范围（选择的范围数涵盖线路长度）对应相间线路阻值大小调整幅度（相间绝缘阻值越大幅度值相应也要大这样波形才好观察）按脉冲，把测试的波形拍照保存，在幅度范围都不变情况下更换夹子到好线对上，按脉冲，再把好线的波形拍照保存；通过观察故障线对波形和好线对波形的区别（故障点的位置波形不同）把光标移动到波形不同点，屏幕左下角会显示距离数即为故障点的距离，从而确定故障点的位置。4??关于波速度的校准方法：取和测试电缆相同材质，长度在50---100米电缆；调节到合适范围，按脉冲键观察屏幕波形，并适当调节幅度，使屏幕波形易于观察，移动光标到反射波的拐点处，屏幕下方显示故障距离，通过增大、减少键调节波速度使得下面距离数和实际相等时，这时的波速度就是测试电缆的波速度。正常铜线—172；铝线—234。若不想校准波速度还能有距离：线路总长为L；A端测试结果m1；B端测试结果m2；则从A端的距离＝m1/（m1＋m2）＊L。5电缆路径：护层-大地接法是对带铠装电缆（不带电电缆）进行路径探测的接线方式，可以充分发挥本仪器的功能，并能程度地抗干扰。将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，对端的电缆护层保持接地，信号发生器的红色夹子夹在护层（外铠）黑色夹子接地钎（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。不带铠电缆路径查找时线路另一端要接地。6.对于（含铠装电缆）对地漏电电缆的测试，先用万用表或者摇表判断出是那一条相线对地漏电，取严重的一根，把信号发生器红色夹子接在这条相线上，黑色夹子接地钎，带着测试仪耳机伸顺着线路走，漏电点声音.

<崇左>天正华意电气设备有限公司 崇左埋地管道可燃气气体泄漏检测仪型号齐全

崇左电缆故障探测仪 系统主要技术参数：1) 工业计算机控制，触摸式操作方式，抗干扰能力强；2）系统功能：故障距离测量、故障点定位、传播速度测试、电缆路径查找、埋设深度探测；3）测试方式：低压脉冲、闪络法、音频法、声磁同步法、谷值法、峰值法、电磁感应法等；4）测试范围：测试距离：60km，探测深度：2-5m；5）测量精度：粗测误差：±10m（值）或1％（相对值），精测误差：±0.2m（定点、路径、深度）；6）采样频率：200MHz，小分辨率0.5m（100m/us）7）采样方式：全自动连续采样，决不漏掉任何一次放电波形8）低压脉冲：宽度：自适应 幅度：400Vpp9）输出功率：路径功率：100W10）冲击高压：0～35kV 11）短路电流：0～320mA12）烧穿功率：0～2450J四、系统组成部件技术说明1、电缆故障闪测仪 1.1主要功能： 12寸工业级计算机控制、触摸式操作方式；XP操作系统，可视无线专家指导，4G网络；具有测距、测速等功能；200MHz采样频率，小分辨率0.5m（100m/us）全自动连续采样，决不漏掉任何一次放电波形；测试方法：多次脉冲取样，感应取样，闪络取样、低 压脉冲取样1.2主要技术指标：八次脉冲法多次脉冲电缆故障测试仪1）可测35KV以下等级所有电缆的高、低阻故障，适应面广。2）脉冲产生器承受冲击高压：不低于40KV3）数据采样速率: 200MHz4）测试距离：＞60Km5）无测试盲区6）读数分辨率：0.1m 7）系统测试精度小于20cm8）测试电缆长度设有：＜1Km （短距离）；＜3Km（中距离）；＞3 Km（长距离）；低压脉冲幅度：约400VP-P 。9）八次脉冲发送及故障反射信号自动显示，同时显示电缆开路全长波形。使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种，即类似低压脉冲法的短路故障波形，自动显示故障距离，没有测试盲区。10）具有海量测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。11）能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比

<崇左>天正华意电气设备有限公司 崇左埋地管道可燃气气体泄漏检测仪型号齐全

崇左电缆故障探测仪 单相接地故障点巡查使用前确保巡查装置各仪器电量足够4.4.1 确认线路已经停电（线路负荷电流检测）使用绝缘令克棒将钳表卡入被测线路，信号接收定位器检测负荷电流，实时显示线路负荷电流值（必须为0，确保停电状态），此功能也可以检测正常运行线路的负荷电流。4.4.2单相接地故障点定位（1）在信号发生装置关机状态下，接地线将主机可靠接入大地，同时将将挂钩拉闸杆接入故障线路（三个挂钩同时短接接入三相），打开装置电源，选择档位开关进入“异频信号”，调节“电流调节”旋钮，确保电流大小在15-50mA之间，一般调至30mA。（2）建议使用二分法，将钳表沿故障线路巡查，实时查看信号接收定位器显示的异频电流值。当某一点的两侧异频电流值发送跳变，则确定这一点就是接地故障点。（3）检测完成，关闭所有设备电源，对信号发生装置进行充电。4.4.3高阻接地查找（1）在信号发生装置关机状态下，接地线将主机可靠接入大地，同时将将挂钩拉闸杆接入故障线路（三个挂钩同时短接接入三相），打开装置电源，选择档位开关进入“摇表信号”，按下确定键输出摇表信号，测试绝缘电阻，10s后显示测试数据（例如500k），界面提示测试结束。
