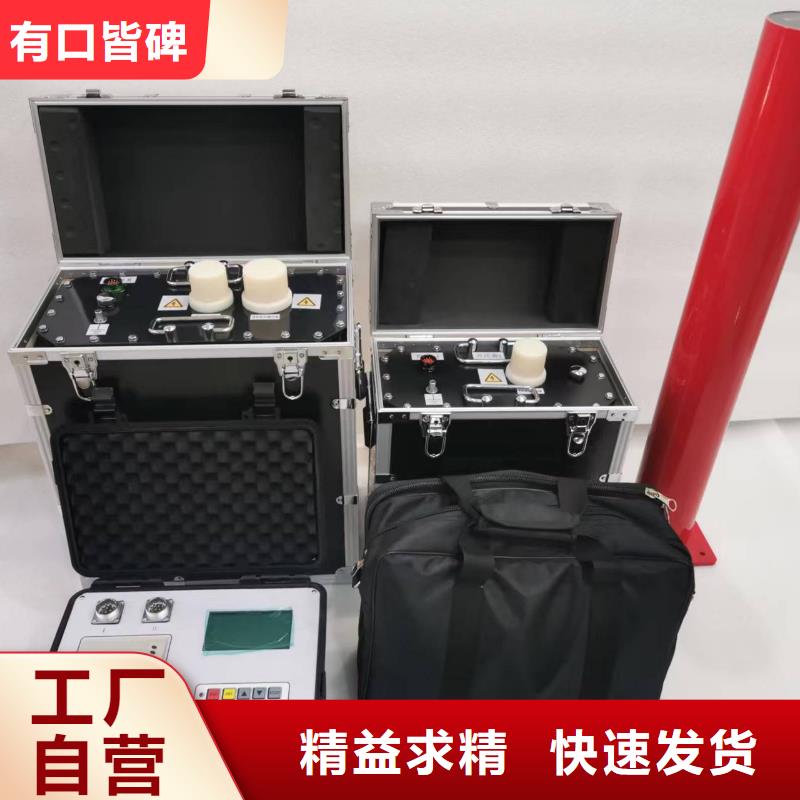

崇左超低频高压发生器 超低频绝缘耐压试验原理超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达普遍采用这一方法的原因。我国电力部已委托高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

<崇左>天正华意电气设备有限公司

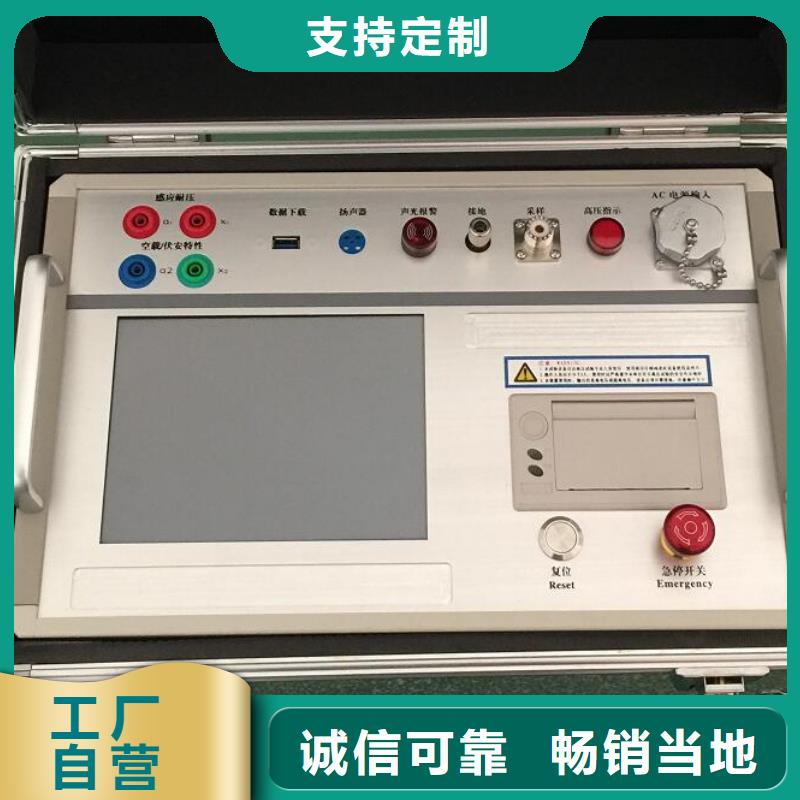

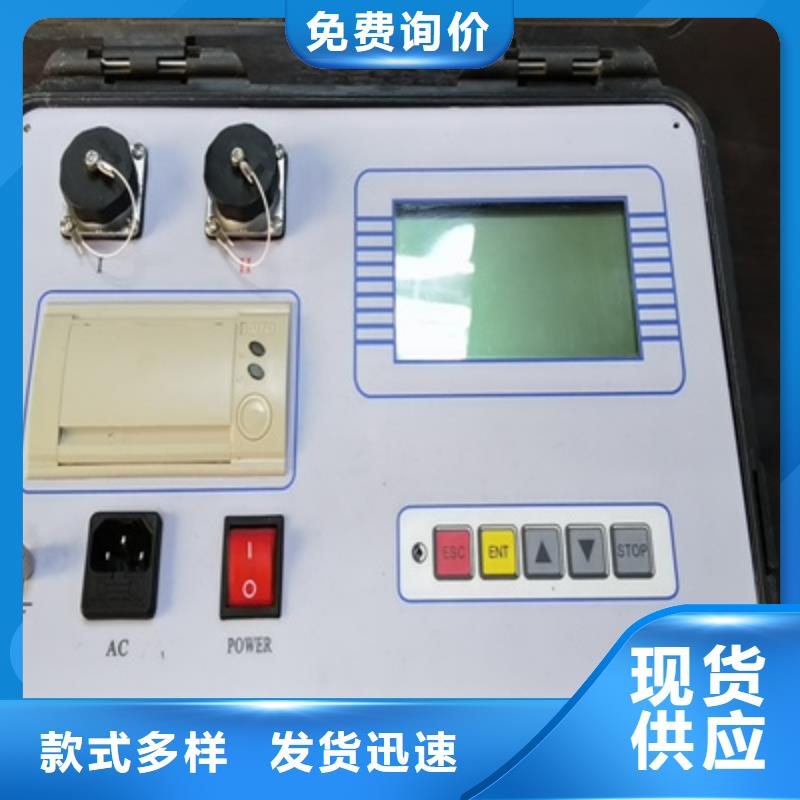

崇左超低频高压发生器主要技术参数容量：3KVA～100kVA 输入电压：交流三相，380V±10％。（注：也可以接入单相 220V于电源输入的 A、C 端；此时的容量减半）。 电源频率：50Hz。1.1.4. 输出电压：0～500V （如需更高电压可另加升压变压器，需订货时提出）1000V需定制。 1.1.5. 输出频率：50Hz，100Hz，150Hz，200Hz、自定义。1.1.6. 波形畸变率：＜2％。.电压的小分辨率：0.01V，电流的小分辨率0.001A。电压电流的测量精度：±0.5％1.2 性能特点：1.2.1一机多用：仪器可以用于电压互感器及变压器感应耐压试验，还可以用于其空载电流及伏安特性试验并显示伏安特性曲线，同时可以测量功率综合参数（有功功率、无功功率、功率因数）。1.2.2操作显示：大屏幕触摸液晶屏直接完成各种参数的设置可显示试验电压(即试验前设置的目标电压)、试验频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、耐压计时、参数查询等。1.2.3参数设置：大屏幕液晶触摸屏直接完成各种参数的设置。可对频率、试验电压、耐压计时、采样方式、过压保护、过流保护、闪络保护、试验模式、参数设置提示以及帮助等参数进行设置或选择。试验模式：触摸屏操作，有全自动、手动二种运行状态。具备升压、耐压计时、运行状态、模式切换、故障提示等功能。1.2.5保护功能及其信息提示：具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。1.2.6数据存储功能：试验结果保存、打印、上传、回查等。a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存999次试验记录。b、数据查询：可将已保存的试验结果数据显示到屏幕上，并将数据通过随机打印机输出打印。也可将数据备份至PC电脑上并通过上位机软件直接生成WORD标准试验报告，此报告可任意编辑修改打印。

崇左三倍频感应电压发生器制作公司

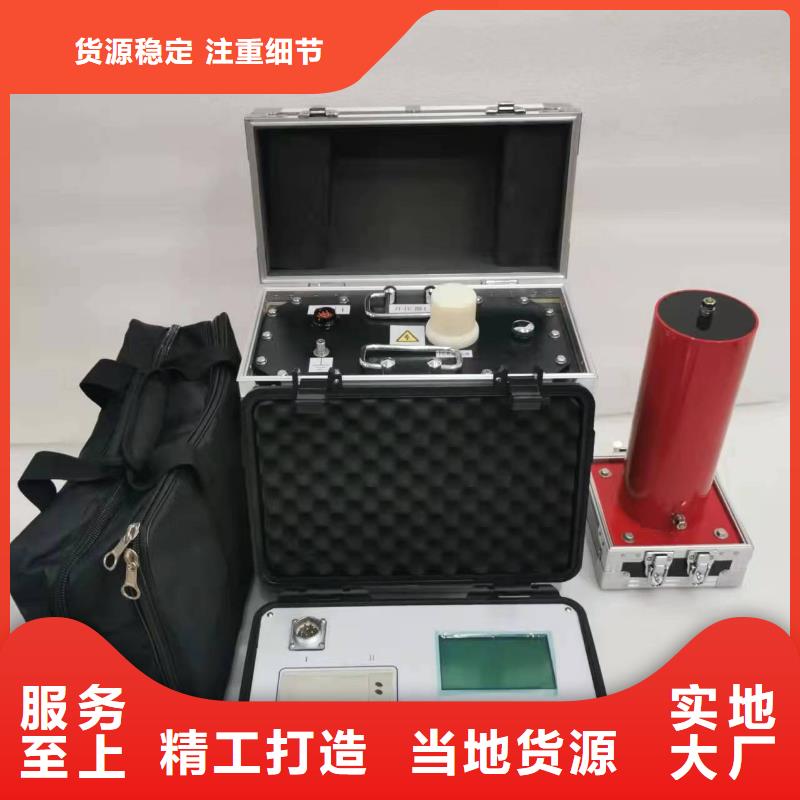

崇左超低频高压发生器 ★定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。★F表示输入电压频率。 ★可以存储打印20组历史数据。以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。按退出键显示20组历史数据，将光标移到“启动试验电压”按确定键，仪器进入图6所示的升压界面。图6（升压画面）自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间（几分钟）将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图7图7此时按“上下”键1秒钟，微调电压，可多次调整，调整到设定值时按“确定”键1秒钟，出现图8，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。

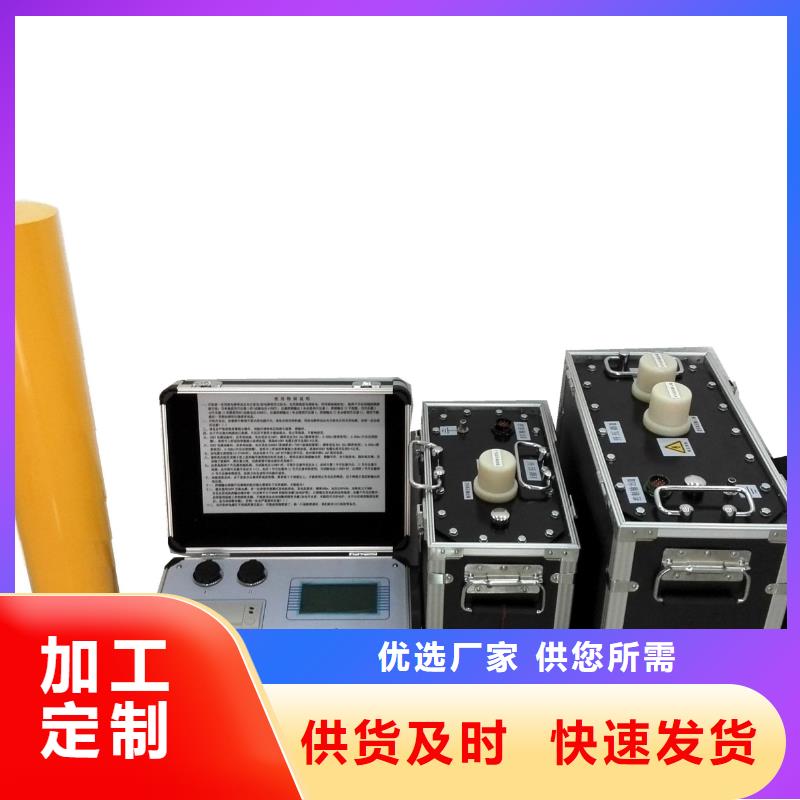

崇左超低频高压发生器升压器号设定：如果使用I号升压器单独升压，升压器号设定为I号（此时试验电压设定≤30KV），如果使用I号升压器和II号升压器串联升压，升压器号设定为I＋II号。★频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压)它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值由系统自动设定比试验电压高2-4KV。★电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作 一般情况下电流保护值由系统自动设定。

<崇左>天正华意电气设备有限公司
<崇左>天正华意电气设备有限公司 崇左三倍频感应电压发生器制作公司

崇左超低频高压发生器感应耐压试验的原理变压器刚出厂时，没有经过长时间恶劣环境的考验，没有外施额定电压和频率的电源作为长期试验，以致绕组匝间和段间的电压不足以达到电介质缺陷处的击穿电压，难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故难以发现这些隐患。感应耐压给变压器施加两倍额定电压以上的电压，可在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压。感应耐压试验给变压器施加的频率在两倍的额定频率以上，较高的频率又可大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿。感应耐压试验所规定的外加电压的作用时间亦可保证绝缘缺陷的击穿，故感应耐压可以可靠地检测变压器纵绝缘性能的好坏。感应耐压试验给变压器外加电源的频率之所以在两倍的额定频率以上，是因为变压器的励磁电流 i 主磁通振幅 ?m 的特性曲线一般设计在额定频率和额定电压下接近弯曲饱和部分如图 1 所示又因在电源频率不变的情况下，主磁通 ?m 决定于外加电压 U，图 1 激励电流与主磁通振幅U＝E＝4.44Wf?m其中，U 是外加电源电压(V)E 是加电绕组的感应电动势(V)f是外加电源频率(Hz)W 是加电绕组的匝数(n)。

<崇左>天正华意电气设备有限公司 崇左三倍频感应电压发生器制作公司

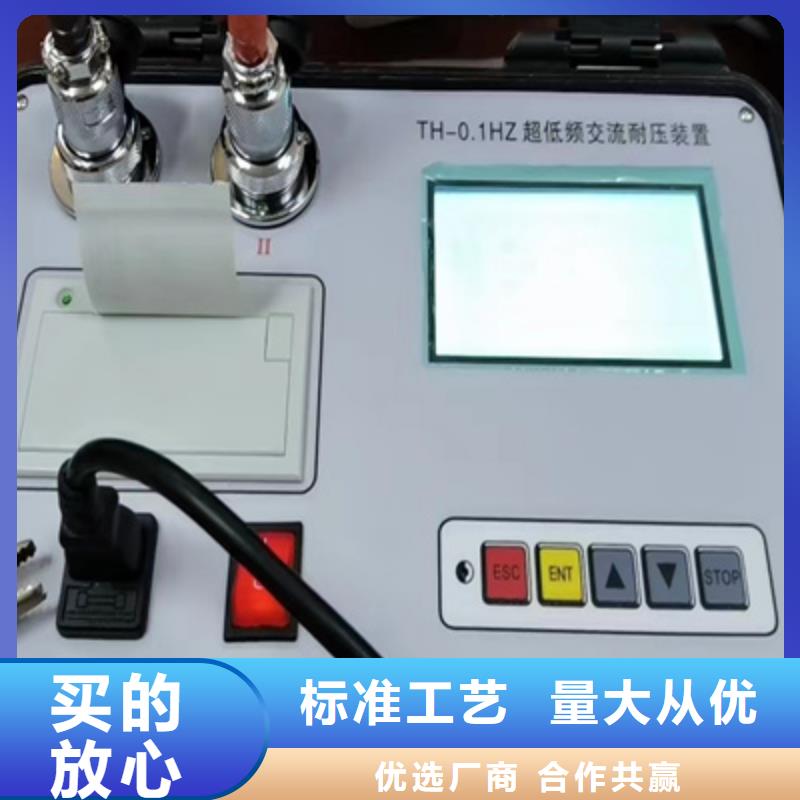

崇左超低频高压发生器连线说明：用本产品随机配备的两根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。2、操作程序(1) 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图4所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。(2) 设置限定参数 图4（设定界面）在图4所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定，按确定键选择。★频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压)它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值设定为比试验电压高4KV。★电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作。★定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。★F表示输入电压频率。★可以存储打印20组历史数据以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。按退出键显示20组历史数据，将光标移到“启动试验电压”按确定键，仪器进入图5所示的升压界面。

<崇左>天正华意电气设备有限公司 崇左三倍频感应电压发生器制作公司

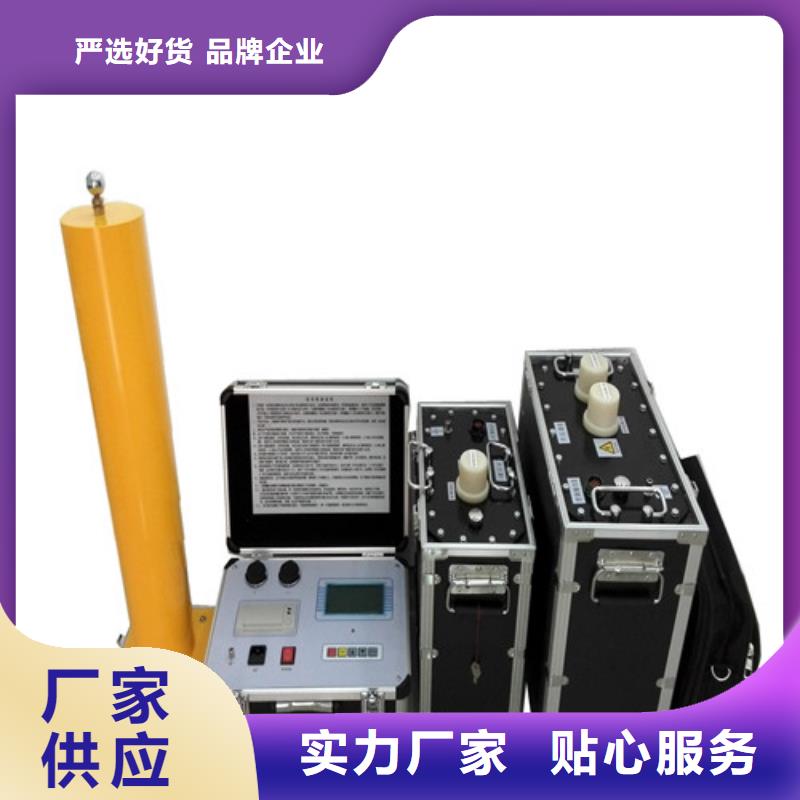

崇左超低频高压发生器自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1％。1.2.8 频率范围及频率分辨率均可设定：频率范围可设为50Hz、100Hz、150Hz、200Hz、或自定义30～300Hz按需设置，频率分辨率根据需要，可预设为0.1Hz、0.2Hz、1.0Hz、或2.0Hz，在调谐效率与调谐精准度之间取得优化平衡。1.2.9智能帮助：系统可根据程序的执行步骤实时的进行语音导航提示，引导用户进行下一步操作，同时系统还实时的显示其当前工作状态。1.2.10放置方式:多倍频电源的放置为纵向和横向特别适合现场操作及观察。1.2.11防震保护:内外部具备特殊减震橡胶支撑脚和保护铝箱可有效减缓运输中的颠簸震动和吊装时的冲击。保证了设备的长期稳定性和可靠性。

<崇左>天正华意电气设备有限公司

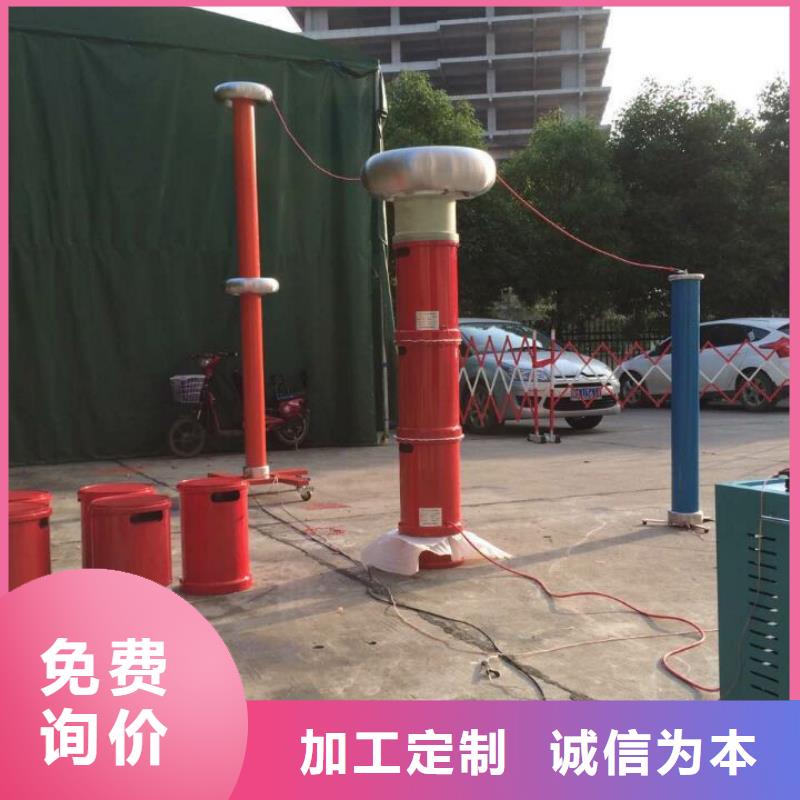

崇左超低频高压发生器第二章多倍频感应耐压测试仪原理 1.引言变压器线圈的绝缘分为主绝缘和纵绝缘。主绝缘也叫横绝缘是指线圈对它本身以外的其他结构部分的绝缘，包括它对油箱、铁芯、夹件和压板的绝缘，对同一相内其他线圈的绝缘，以及对不同相线圈的绝缘（相间绝缘）。纵绝缘是指线圈本身内部的绝缘。它包括匝间绝缘、层间绝缘、线段间的绝缘等。在外施工频耐压的电气试验中，考验的仅仅是变压器绕组的主绝缘，而随着变压器电压等级的提高、量的增大，其匝间绝缘变得相对薄弱，但外施加工频耐压的电气却无法对变压器纵绝缘进行考验。感应耐压试验由于采用自激法加压，若试验方法选择合理，变压器的主绝缘和纵绝缘可同时得到检验。考虑到变压器铁芯的磁饱和问题，感应耐压的电源常采用倍频电源，感应耐压因此也叫倍频感应耐压。2.变压器的绝缘缺陷引起的故障分析相对于变压器的主绝缘即绕组之间以及绕组与铁芯之间的绝缘，变压器另外有一个重要的绝缘性能指标就是纵绝缘。标准和国际电工委员会(IEC)标准中规定的“感应耐压试验”是专门用于检验变压器纵绝缘性能的测试方法之一。变压器的纵绝缘主要依赖于组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等，不同种类的变压器可能包含其中一种或者多种绝缘介质。纵绝缘电介质很难保证 的纯净度，难免混入固体杂质、气泡或者水分等，生产过程中也会受到不同程度的损伤。变压器工作时的场强会集中在这些缺陷处，长期负载运作的温升又会降低绝缘介质的击穿电压，造成局部放电，电介质通过外施变电场吸收的功率即介质损耗会明显增加，导致电介质严重发热，介质电导增大，该部位的大电流也会产生热量，会使电介质的温度继续升高，而温度的升高反过来又会使电介质的电导增加，长期恶性循环，导致电介质的热击穿和整个变压器的毁坏。这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加，并且绕组有灼热、飞弧、振动和啸叫等不良现象。可见利用感应耐压检测出变压器是否含有纵绝缘缺陷是极其必要的。检测出变压器是否含有纵绝缘缺陷是极其必要的。

<崇左>天正华意电气设备有限公司
崇左三倍频感应电压发生器制作公司

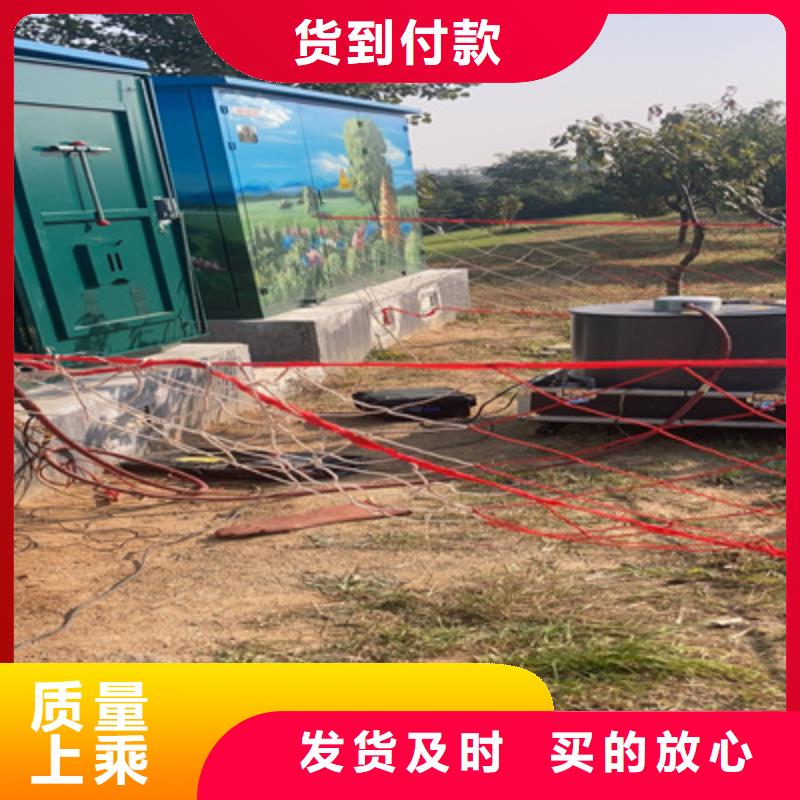

崇左超低频高压发生器 试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。8、在升压和耐压过程中，如电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。9、试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验图8 单相测量连线图 八、大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图9所示3、按照有关规程的要求，试验电压峰值可按如下公式确定：Ｕmax＝√2βＫUo其中Ｕmax ：为0.1Hz试验电压的峰值（kV）β：0.1Hz与50Hz电压的等效系数，按我国规程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：发电机定子绕组额定电压（kV）例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为：Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、试验时间按有关规程进行5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。
