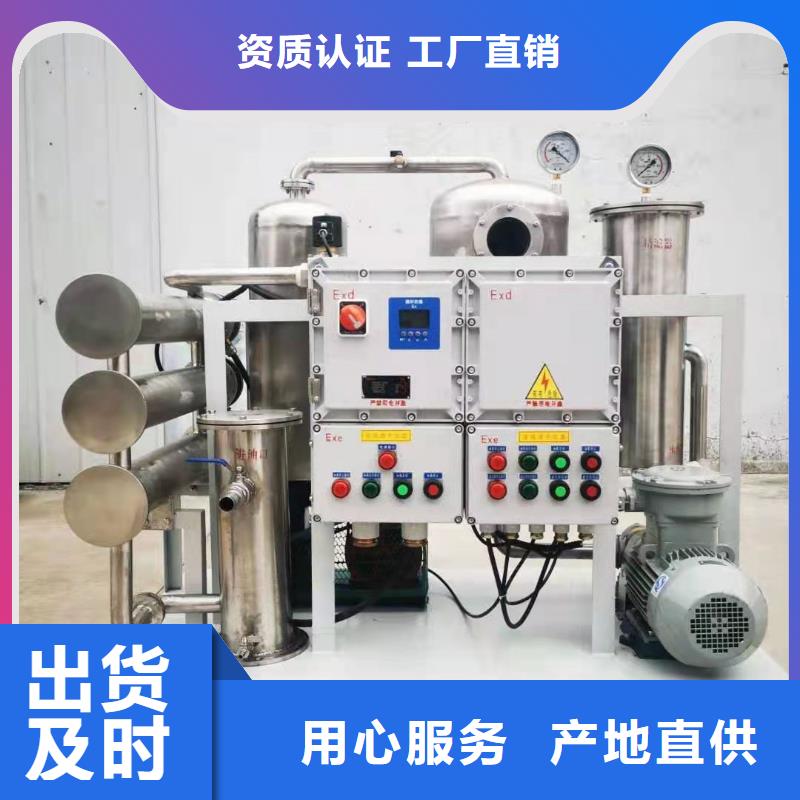

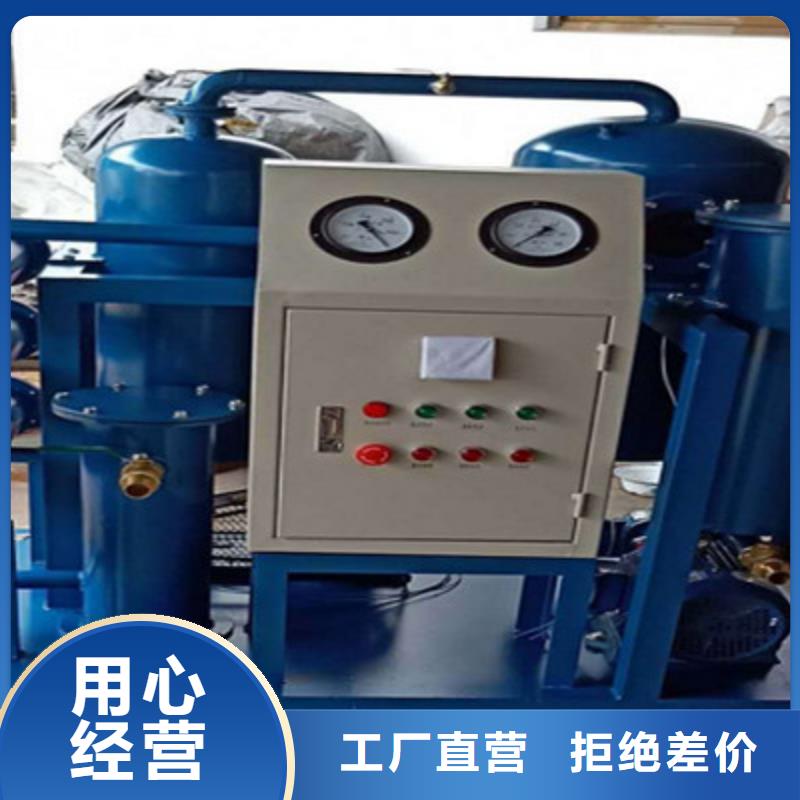

崇左滤油机产品概述过去，一般采用定期投入压力式滤油机和离心滤油机，以运行油中的杂质和水份，但这两种设备操作复杂，油料浪费严重，滤除水份和杂质的效率太低，不能满足设备的运行要求。目前用于油过滤装置主要是利用沉降和过滤原理，其基本结构由沉积箱、过滤箱和贮油箱构成。在沉积箱中设有多层分离网，依靠油和水的重力差，油中的水在穿过分离网时凝聚成水滴，沉降在箱体下部，由自动抽水器排出箱体外，这些滤油设备设计容量大，体积尺寸也大，而且从使用情况看，普遍存在着除水效果差、油脏、易堵塞净化装置等现象。若采用DTL系列真空透平油滤油机，不但有效除掉油中的汽、水及杂质，而且能够自动破乳化。从而达到真正的对变压器油、开关油、汽轮机透平油进行净化的效果。三、用途及特点用途:本机主要用于发电机组的透平油处理，能快速、有效除去油中的水份、气体、杂质，提高油料品质，保证机组调节、润滑系统正常工作，延长机组的维修周期。特点:1、脱除水份能力强，能使浑浊的油变得清澈透明。2、滤除杂质能力强，初滤芯能除去油中的大量杂质，大面积深层次的精密滤材可除去油中的细微颗粒，可代替油系统清洗装置使用，使污染严重的油系统也能恢复到油控制标准之内。3、自动化程度高，小巧轻便，可靠，操作简单。4、一机多能是本机的一个重要特征，由于本机在现场使用，并利用原有带油设备做储油罐，使热油循环于本机设备之闾，这样便使滤油、再生、热油循环干燥三种功能同时进行。省工省时确为一举三得。因此， TH系列真空透平油滤油机是透平油及需要脱除大量水份和实现精密过滤杂质的理想设备。

<崇左>天正华意电气设备有限公司

崇左滤油机 干燥空气发生器，专为变压器、电抗器等大型电力设备在安装、检修时提供露点高达-40℃～-70℃的高纯度干燥空气，可替代传统的热油循环、补充氮气、抽真空等干燥方式，而且更加、经济、、环保。是综合利用了冷干机、吸干机、聚结式油水分离、超精过滤的各自优点，将冷冻、吸附、过滤等三种干燥净化工艺进行科学的组合、通过合理的管道连接和容量搭配，从而达到 经济运行，产生高品质低露点的干燥空气。并且一体化的设计，PLC自动控制，自动检测各项运行参数，结构紧凑合理，干燥效果好，再生气耗量低，工作寿命长，复合干燥剂使用效果好，寿命比普通吸附剂延长三倍以上。采用微机程序控制，、节能，可靠。?二、工作原理大气经空压机进入储气罐，大部分水分被压缩液化经排水阀排出，空气进行 次干燥；之后进入冷冻式干燥机，水气被凝结成水，空气进行第二次干燥；然后进入吸附式干燥机进行第三次干燥，将剩余微量水份吸附掉， 经过高精度空气过滤器输送至需要干燥气体的设备中。

真空滤油机2023已更新(/团队)

崇左滤油机加电磁阀相结合目前国产部分滤油机一般采用单一的电磁阀控制，这种控制方式很不稳定，经常会产生跑油，这样不仅会污染真空泵油，使真空泵的使用寿命缩短，油从真空泵里漏出来还会污染工作场地的环境。我们采用红外线加电磁阀相结合的有效控制，使滤油机运行更稳定，并且不会产生油从真空泵漏出的现象，从而实现全自动在线滤油的性，真正达到了人机分离。⑥可靠的保护装置为保障设备运行，本机主要采取了以下保护措施： ①加热器采用了油位检测装置，当加热器无油时将对其进行锁定，防止因误操作而干烧。② 设有超压保护装置，当设备因故超压时将及时停车，直到故障排除设备才能启动。③电气设有过载、缺相、漏电保护装置。④整个电气系统完全联锁控制，保证设备运行，可实现无人值守在线滤油。⑦低能耗设计由于我国南北地域冬季温差极大，真空滤油机工作时的能耗主要体现在其加热功耗上，作为节能降耗设备，在保证其油净化效果的基础上，其本身的能耗也是很重要的；为实现真正意义上的节能降耗，为客户实现经济效益的 化，我公司根据多年的设计经验及考证产品在各行业和各地域的实际运行情况，不断更新技术和改进，使我公司产品既能保证优良的净化能力，同时其设备本身能耗在合理范围内得以降低。

崇左滤油机进出油口切换注油结束时，为使油管的油能回到油箱，有阀门自由切换，不污染现场过滤系统采用2级过滤:一级过滤器精度40um，以滤除油中的粗大杂质，二级过滤1um ，滤芯通量为额定流量的20倍，即使大部分堵塞，仍能满足滤油流通的需要。控制系统 ⑴ 主要电控元件选用国内知名品牌，工控元件保证整机连续正常运行；⑵ 配置出口压力超压停机，技术指标达到标准；3〕油泵与加热器连锁，保证出油泵在突发性停止工作时，加热器电源自动切断；〔4〕真空泵与加热器连锁：保证真空泵启动后有油液进入加热器，加热器才能启动；〔5〕选用智能显示温控仪，其特点是可靠性高，可设定温度上下限，以避免加热器频繁启动，可延长电器的使用寿命；〔6〕 配置过载保护和电机热继电器保护；〔7〕 控制版面设计易操作，按钮设计为总电源开关，真空泵启动、停止，油泵启动、停止，加热启动、停止，并且各有指示灯显示；〔8〕 具有相序、缺相保护功能；〔9〕 完善的联锁装置，保证了整机长时间可靠运行；〔10〕 油泵可以根据油位自动排油和停止。真空泵系统 ⑴一级真空泵采用旋片真空泵：⑵ 二级真空泵采用罗茨增压泵：3〕 配置真空泵抽气口止回装置—防止真空泵在启动、停机过程中真空泵油逆升，而损耗泵油，造成真空泵因缺油而损坏，减少添加真空泵油的次数。⑷ 真空泵无喷油现象，且长时间运行不会有卡滞现象。（5）采用红外光电，自动开启放气阀，无须人员调节提供如下技术资料使用说明书；整机电气原理图；真空泵说明书；温控仪说明书。防雨防尘 顶部封闭， 四面掀开门其它说明⑴ 进出油口采用快速接头；⑵ 油液流通部分的球阀选用耐油；耐腐蚀；耐高温铜球阀⑶ 管接头采用标准合金接头；⑷ 整机连接部分采用标准螺栓；⑸ 进出油管路设计有装置，防止突然停机后造成油液倒流；⑹ 全部基础件均作磷化处理；⑺ 设计为移动式，装卸方便；⑻ 进出油管采用耐酸、耐压、耐高温透明PVC钢丝增强软管；⑼ 整机观察孔采用钢化玻璃；⑽ 机座选用角钢，焊接四面使底座更牢固；⑾ 整机表面采用喷漆 ；⑿ 采用免维护设计；⒀ 无泄漏，可满足无泄漏环境的需要；⒂ 运行状态由指示灯显示；⒃操作容易；⒄ 维护间隔长；⒅ 低噪音。

<崇左>天正华意电气设备有限公司 真空滤油机2023已更新(/团队)

崇左滤油机设备系统组成（1）、过滤系统：设备采用逐级渐进加密过滤系统，使经设备处理后的油液终清洁度高达NAS6级(NAS1638)以上。（2）、加热系统：加热系统由加热器、恒温控制器、温度传感器等部分组成；待处理油液在压力作用下，油液流过加热器进行热交换加热，加热管表面热负荷为0.5w/c㎡，通过加热使油液的流动性增强和油中水分处于沸腾状，有利下一步油中水分蒸发。恒温控制器能实时监测加热系统的温度并控制加热器在一个设定的温度范围内工作，从而达到保障设备、人员的。（3）、真空系统：真空系统由真空分离器、真空泵、冷凝冷却器等部分组成；真空分离器内有与型号相配的蒸发单元，从而提高了蒸发面积，保证油液充分蒸发，同时设计时充分考虑气体流动特性，有利于气体快速被真空源抽出，真空泵抽速能力是蒸发出水蒸汽、析出的气体量两倍以上，从而保证油液不被二次污染，同时确保系统处于一个极低气压状态下工作。（4）、自动控制、保护系统：自动控制系统由各传感器、执行元件(电机、电磁阀等)、控制元件、保护元件等部分组成。

崇左滤油机空气发生器具备输出压力稳定、噪声低、净化能力强的优点，是替代高压空气钢瓶的理想空气源。该产品不仅可以满足各种型号国产、进口气相色谱仪及各类分析实验室的使用，而且可以作为高纯氮气发生器的空气源。二、仪器特点1.替代高压钢瓶，使实验室气源仪器化；2.体积小、重量轻、结构合理、操作简单、使用方便；3.振动小、噪声低、输出压力稳定、气压波动不大于±0.005Mpa；4.可靠，配有过压、过流二级保护装置；5.使用寿命长，可连续使用也可间断使用，性能稳定。三、综合参数1.空气纯度；干燥无油；2.输出流量：0～3000mL/min；3.输出压力：0.4Mpa；4.工作噪声：＜30分贝；5.外形尺寸：415（L）×200（W）×370（H）（单位：mm）6.应用环境a)环境温度：10～40℃；b)相对湿度：不大于85％；c)供电电压：220±22V；d)供电频率：50±0.5H2e) 消耗功率：150W；7.仪器重量：约25Kg。四、开机准备1.开箱检验a)开箱后按照装箱单清点验收；b)检查仪器外观，是否由于运输而造成损坏；c)开箱后若发现异常现象，请您及时与生产厂家联系，以便及时解决。2.开机准备a)仪器电源开关呈关闭状态；b)接通仪器电源前请检查供电电源电压范围是否正确，并具备可靠接地；c)接好电源插头。3.开机检验a)打开仪器电源开关，观察仪器是否启动（仪器启动后用手接触机箱应有轻微振动），观察仪器运转过程中有无异常声音，发现异常情况请及时关机；b)仪器正常工作以后，将“空气出口”的封闭螺帽旋松观察有无气体流出；c)待以上各项正常后，将“空气出口”用螺帽将出气口封闭；d)重新启动仪器，开机约1.5～2分钟后，仪器进入压力自动控制状态（出厂设定停机0.8Mpa，开机0.5Mpa），仪器自动停机以后，观察高压压力表应达到设定压力，输出压力表输出压力0.4Mpa；e)仪器开机正常后关闭电源开关，取下“出气口”密封螺帽，将气体输出口用管路与用气仪器的空气进口相连接。

崇左滤油机天正华意电气密封检测仪采用触摸屏＋plc的工作方式进行，设备可设定试验压力，保压时间与压降压力，通过触摸屏进行压力的控制，试验完毕可自动进行声光报警提示。二、设备特点 1、核心传感器、调压阀、电磁阀等选用优质设备，可轻松实现输出压力任意可调、可控。2、技术先进，结构设计合理。具有体积小、重量轻、外型美观大方的特点。3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，系数高，寿命长、便于维护。4、时间可以在0-999sec内任意调节。5、保压时间、恒压时间等任意可调。6、整个测试过程提示。如升压过程，恒压过程，保压过程7、可以通过专用的数据采集软件来设定各项技术参数，并且整个试验过程无需人工干预，一次设定即可。数据采集软件软件可以实时的现实压力曲线，打印报告，并且可以自动保存excel数据。

真空滤油机2023已更新(/团队)

崇左滤油机当设备电源线路短路或电流过载时，电源保护原件工作切断电源设备停止工作，从而达到保护设备；2)、当系统真空度达-0.08时，真空压力控制器发出信号进油泵开始启动；3)、当油液温度达到恒温控制仪上设置点时，恒温控制仪发出信号加热器停止工作，反之可进行加热工作；4)、加热器与进油泵进行连锁，及只有进油泵运行才能执行加热；5)、排油泵与油泵油位自动控制仪形成控制，当真空分离器内油位达到油泵油位自动控制仪高油位控制点时，排油泵自动启动进行排油；当真空分离器内油位达到油泵油位自动控制仪低油位控制点时，油泵自动停止，设备停止排油。6)、供油电磁阀与油泵油位自动控制仪形成控制，当进油量过大，真空分离器内油位达到油泵油位自动控制仪高油位控制点时，供油电磁阀关闭，设备停止进油；当真空分离器内油位低于油泵油位自动控制仪高油位控制点时，供油电磁打开供油。7)、压力控制仪出厂压力保护控制点设置为0.4Mpa，及排油泵出油口压力达到设置点时整机停止工作并报警；（5）、冷凝、冷却系统：由冷却器、储水器等部分组成。真空分离器内蒸发出来的水蒸气及其它气体在通过介质冷却器时，这些潮湿热气体与其内有阻滞交换介质的冷却器进行热交换，潮湿空气被冷却还原成水(沉储于储水器内)和干空气，从而保护真空泵

---
