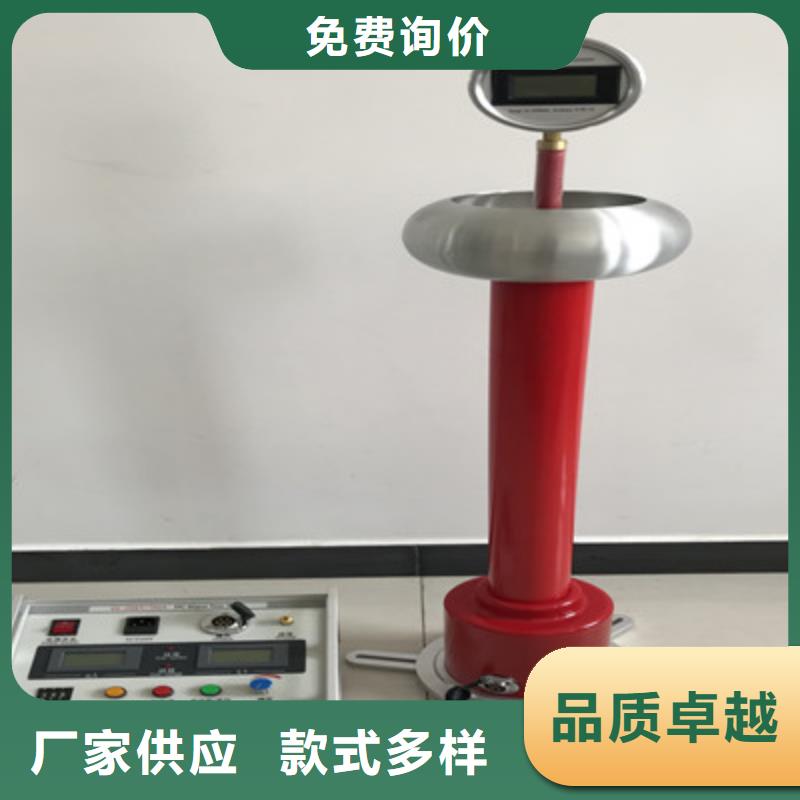

崇左直流高压发生器 故障检查与处理现 象原 因处 理1电源开关接通后绿灯不亮且风扇不转。1 电源线开路。2 电源保险丝熔断。更换电源线。更换保险丝。2按绿色按钮绿灯不亮。调压电位器未回零。电位器回零。3按绿色按钮绿灯亮，一升压绿灯灭，红灯亮。高压输出端搭地试品短路。检查输出电缆。检查被试品。4升压过程中绿灯灭，红灯亮。试品放电或击穿，过压或过流保护动作。检查被试品。重新设置整定值。七、产品成套性1．控制箱 1台2．高压倍压筒 2节3．使用说明书 1份4 ．备用保险丝 若干5．电源电缆 1根6．专用接地线 1组7．放电棒 1根8．水电阻或限流电阻 1根9 微安表 1块八、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。九、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见。

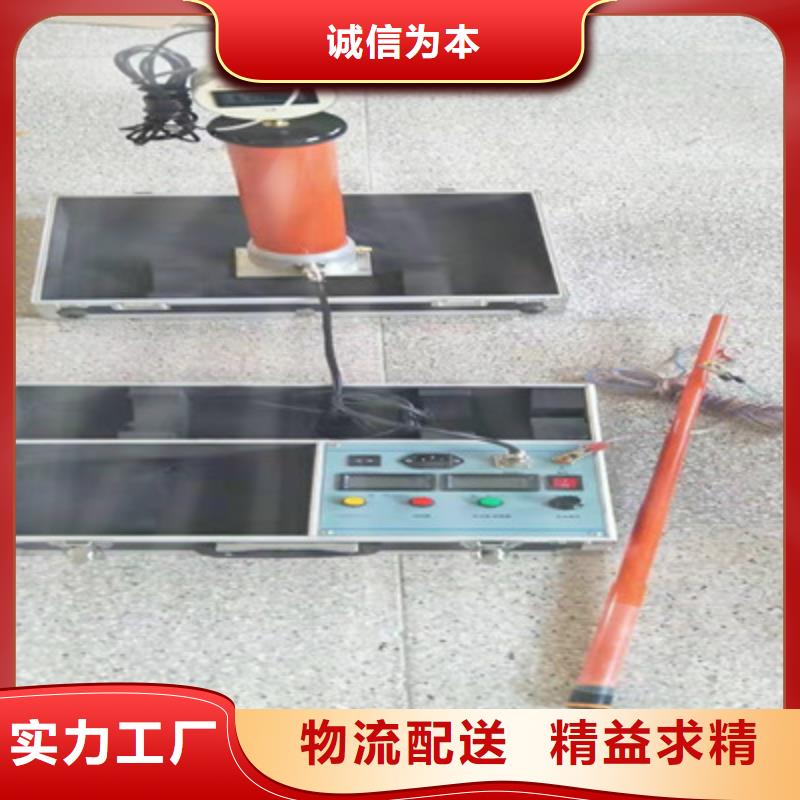

崇左直流高压发生器电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。4.空载升压验证过电压保护整定是否灵敏。5.接通电源开关，此时红灯亮，表示电源接通。6.按绿色按钮，则绿灯亮，表示高压接通。7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过试验器的充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压(电流)的95％，再缓慢仔细升至所需的电压(电流)。然后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC—1mA测量时，先升至UDC1mA电压值，然后按下黄色按钮，此时电压即降至原来的75％，并保持此状态。此时可读取电流。测量完毕后，调压电位器逆时针回到零，按下绿色按钮。需再次升压时按绿色按钮即可。必要时用外接高压分压器比对控制箱上的电压。11.试验完毕，降压，关闭电源。

崇左直流高压发生器氧化锌试验1. 设备屏点击“氧化锌试验”选项，设备可进行氧化锌避雷器直流泄漏试验，先进行过电压和过电流保护值，升压速度设置，点击“继续”。2.点击“开始试验（暂停）”按钮，设备自动升压，试验人员只需关注电压电流表数据，如遇紧急情况可再次点击该按钮停止试验。3.设备自动升压，记录1mA下电压值并自动返回到该电压的75％记录电流值，然后自动断开高压，显示如下：9.点击“保存”按钮保存数据，点击“打印”按钮打印结果。五、查询与打印1.设备可在任意状态下打印试验结果，也可通过主菜单“结果查询”选项进行查询后打印，点击“结果查询”可查看已保存的试验数据。2.点击数字框选择对应的近试验结果，显示如下：直流耐压结果查询阶段耐压结果查询氧化锌试验结果查询六、出厂设置本设备是高精度计量仪器，每一个试验周期（一般为一年）都应与标准分压器进行相应的比对，所以特别设置“出厂设置”按钮，方便专业人员进行仪器的校准，此选项下电压、电流值为直读（如果设备有手动功能，在此选项下可读取试验结果，除此以外一般情况下此选项应由本公司技术人员进行操作！）出宝贵意见。

崇左直流高压发生器按一下复位钮，保护灯灭，测试仪进入测量待机状态；5、测试：按下测量钮约2秒钟后松开，测试仪便自动完成各种参数的测量，并将测量结果分别记忆在两块表头上，待放电灯亮后更换试品。再按一下测量钮，即可进行下一次测量。五、误差调整如果仪器使用一段时间后，发现有误差，则须进行调整。即：接好试品，取一块标准高阻电压表并接在高压端与地（外壳）间，按下测量钮不放，看仪器示值与标准表示值是否相等。如不相等，则须调整仪器表头背面的基准电位器，直到两值相等为止。如下图所示：六、注意事项1、除严格执行本操作规程外，还必须严格执行常规高电压操作规程；2、放电灯亮前，表示有高压输出，严禁人为触及高压电极或更换试品；3、非专业人员，不得擅自打开外壳检修；4、在测量过程中，如果保护灯亮，表示试品短路或开路，或U1mA＞量程，或试品接线接触不良，此时，高压已自动关闭，待放电灯亮后，按一下复位钮，将恢复到测量状态。七、售后服务本产品保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

崇左直流高压发生器交流窜入直流报警装置说明书青岛天正华意电气设备有限公司目 录一. 概述1二．工作原理1三. 主要功能特点1四．技术指标2五． 主要功能2六．通讯规约（V1.2） 一. 概述针对国内多次发生交流窜入直流电源系统而发生的电网事故，2012年3月电网公司制定的《电网公司十八项电网重大反事故措施》中的第五项“防止变电站全停电及重要客户停电事故”中明确提出了在原有直流系统绝缘监测装置的基础上，要求增加交流窜入直流故障的测记和报警功能。我公司成功开发了交流电源窜入直流电源报警转正，本装置采用高速采样、交直流状态分析、信号隔离，实现了交流窜入报警和纹波测量等功能，满足电网运行的要求。本装置可以不改变原有直流接地巡检仪，对提高电网的运行于直流电源的可靠性起到了较大的作用，是一种提高电网自动化水平、确保运行及准确故障定位的理想智能化仪器。二．工作原理本装置从测量内容区分，可分为三部分。

崇左直流高压发生器也可作为电器设备的耐压试验装置。二、技术指标:1.直流高压输出： 35 KV2.冲击高压输出分10KV/20KV/30KV/35KV四档预先设置冲击高压: 0～35kv连续可调3. 内接储能电容: 2μF4. 冲击时间: 2～5秒5. 脉冲能量: 1225J6．输出电流：40mA7. 电压指示误差: ±2％8.电源电压:220VAC 50Hz9.环境温度:-10～＋50℃10.重量/体积 : 20kg / 380×260×260 mm三、仪器操作：首先熟悉仪器的面板结构，弄清楚各个开关旋钮的功能特征。器面板结构如下图所示： 需要特别说明的是：“冲击高压选择”——对于冲击高压的输出进行预选。旋钮指示的电压值代表机内放电球隙击穿的大约电压值（即加到被测故障电缆上的冲击高压值）。放电球间隙的击穿电压为35KV。当“冲击高压选择”旋钮置于“0（放电）”位时，放电球隙靠拢，并将储能电容器和被测电缆上的残余电压自动泄放（自动放电）。“电压调节”——当高压启动后，右旋此电位器，可以从“高压指示”电表的示值读出实际加到放电球隙两端的直流电压值。“高压启动”——高压启动按钮，只有在“电压调节”旋钮左旋到底时，按压此按钮方可启动高压，“电压调节”才能起到调压作用。“冲闪电流”电表——在进行冲击高压试验过程中，此电表指示对机内储能电容的一次恒流充电电流。“高压指示”电表——实时指示加到放电球隙两端的直流高压和球隙的击穿高压。“保护指示”灯——放电电路过载指示。

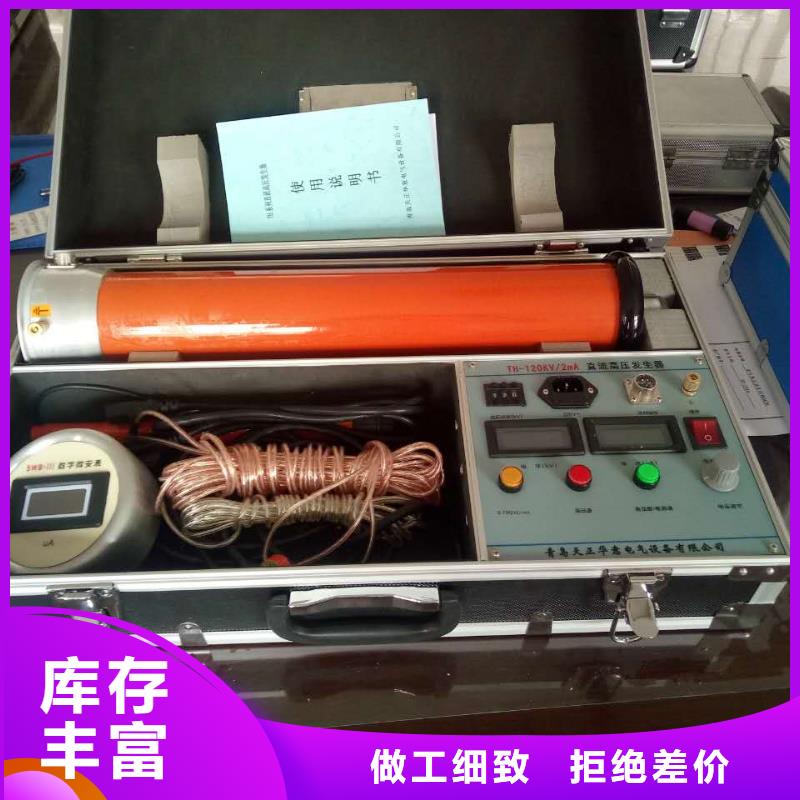

崇左直流高压发生器直流高压发生器技术说明书青岛天正华意电气设备有限公司1 简介TH-ZGF5kV/30mA直流高压发生器由中频逆变倍压整流电路，专用的PWM脉宽调制芯片和高压大功率MOSFET器件组成，并含有0.5U电压输出、电流电压保护值设定、定时设定和保护时声光报警等功能。仪器具有高精度、高稳定、便携式、功能全的特点。各项技术指标符合我国现行标准ZB F24 003-90《便携式直流高压发生器通用技术条件》的要求。注：“/”前方框处的数字表示仪器的 输出工作电压，单位是kV，“/”后方框处的数字表示在 输出电压时仪器可输出的 电流，单位是mA。2 原理方框图图13 主要技术性能工作电源：电压 220V±22V频 率： 50Hz或60Hz；显示精度：±1％；纹波系数：≤1％；工作方式：间断使用，每次不超过30min；环境温度：0℃—40℃；相对湿度：≤85％，无凝露。

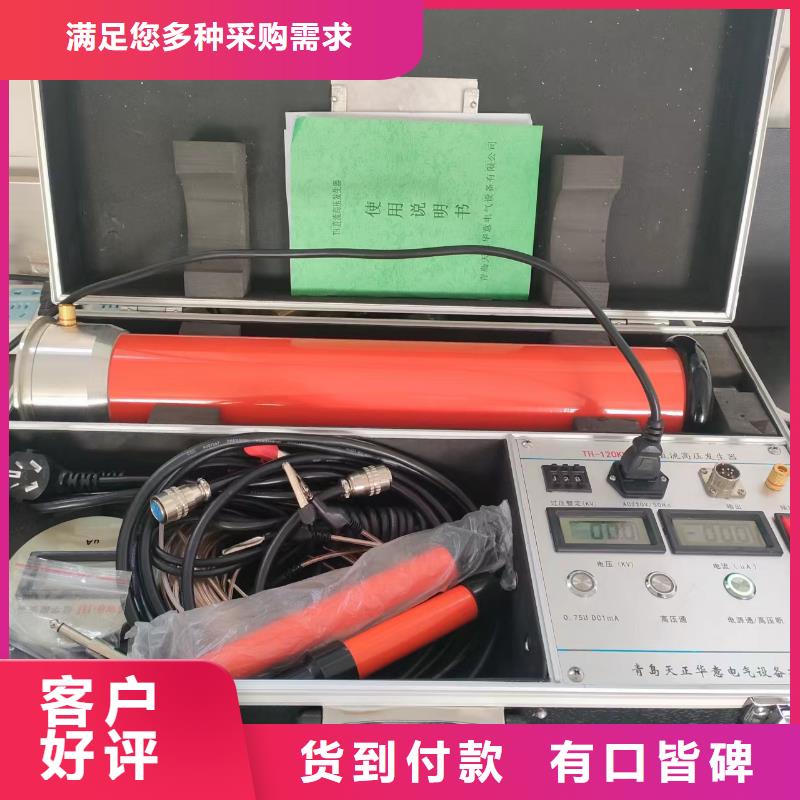

崇左直流高压发生器如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)13.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。14.保护动作后的操作在使用过程中发现绿灯灭，红灯亮，电压下降，即为有关保护动作。此时应关闭电源开关，面板指示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。六、故障检查与处理现象原 因处理1电源开关接通后绿灯不亮且风扇不转。1 电源线开路。2 电源保险丝熔断。更换电源线。更换保险丝。2按绿色按钮绿灯不亮。调压电位器未回零。电位器回零。3按绿色按钮绿灯亮，一升压绿灯灭，红灯亮。高压输出端搭地试品短路。检查输出电缆。检查被试品。4升压过程中绿灯灭，红灯亮。试品放电或击穿，过压或过流保护动作。检查被试品。重新设置整定值。七、产品成套性1．控制箱 1台2．高压倍压筒 1节3．使用说明书 1份4 ．备用保险丝 若干5．电源电缆1根6．专用接地线 1组7．放电棒 1根8．水电阻或限流电阻1根9 微安表1块八、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。九、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见。
